Flat Panel
Dedektör Ailesi
Dedektörler — InnoCare Optoelectronics V14, V17 ve Flexible flat panel dedektör ailesi; kablosuz, kablolu ve cam içermeyen esnek yapılandırmalarla dijital radyografi için üç farklı klinik çözüm.
Model Karşılaştırması
Hangi Dedektör Kurulumunuza Uygun?
Üç yapılandırma — aynı a-Si sensör mimarisi, farklı bağlantı ve mekanik tasarım. Mobil kullanım, sabit oda kurulumu veya azami pozisyonlama serbestliği için doğru modeli seçin.

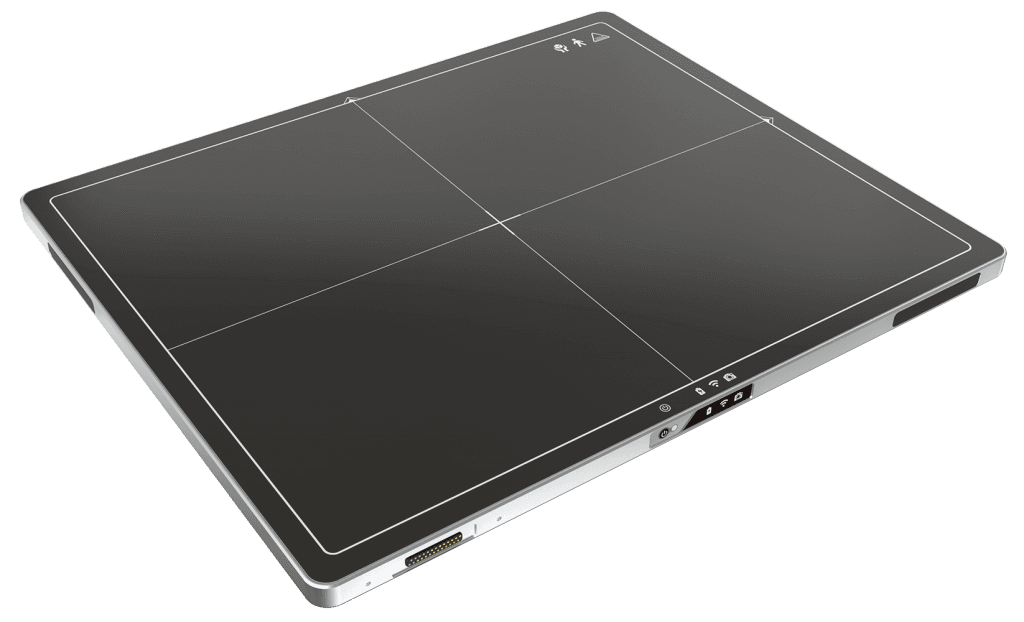

InnoCare V14
InnoCare V14; 35×43 cm kablosuz flat panel dedektör. 140µm a-Si fotodiod sensör, IEEE 802.11ac Wi-Fi, IPX6 su dayanıklılığı ve 8 saatlik hot-swap batarya ile dijital radyografi için hafif ve güvenilir kablosuz görüntüleme sunar.
2,7 kg
Ağırlık (batarya dahil)

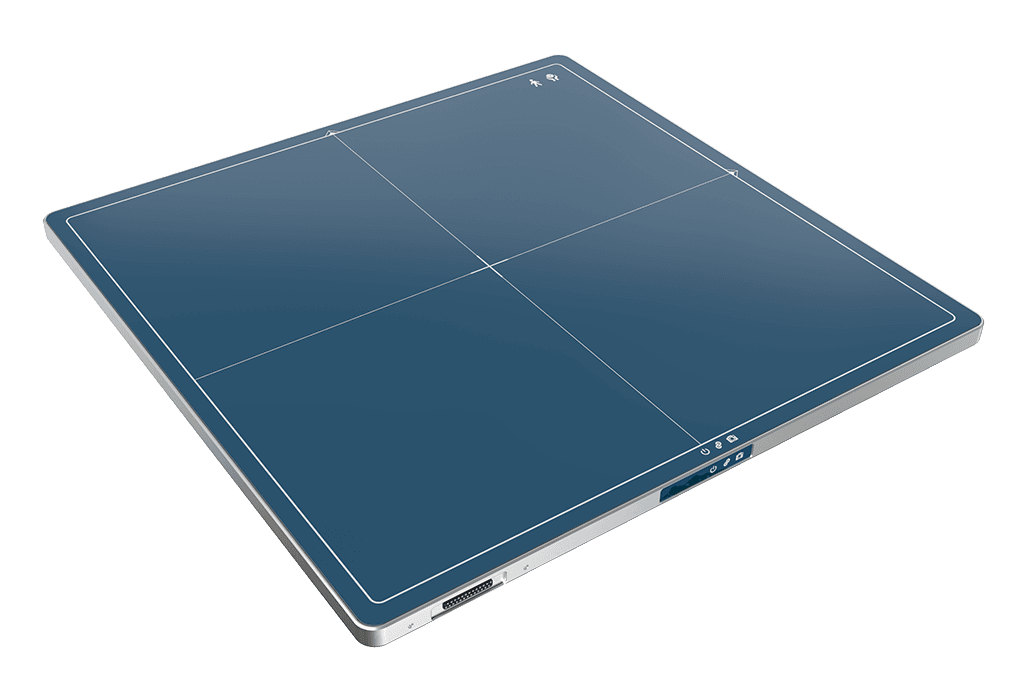

InnoCare V17
InnoCare V17; 43×43 cm kablolu flat panel dedektör. 140µm a-Si fotodiod sensör ve 3072×3072 çözünürlükle sabit oda kurulumları için yüksek çözünürlüklü dijital radyografi görüntülemesi sunar.
3,5 kg
Ağırlık (batarya dahil)

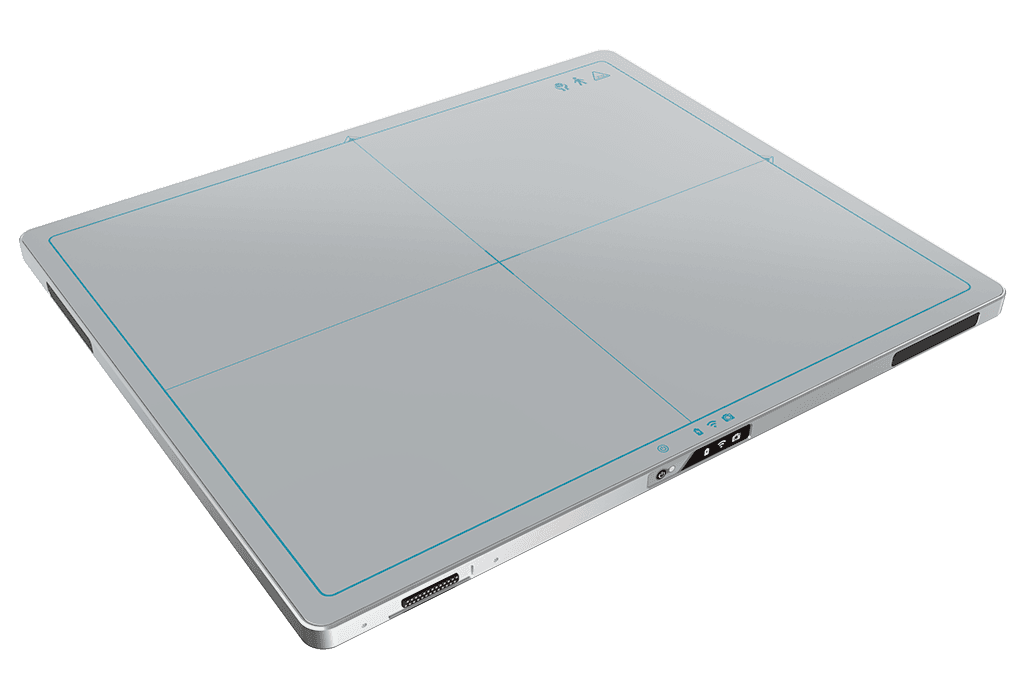

InnoCare Flexible
InnoCare Flexible; cam içermeyen esnek kompozit yapılı 35×43 cm kablosuz flat panel dedektör. 2,3-2,5 kg ultra hafif tasarımla pozisyonlama serbestliği ve teknisyen konforu sunar.
2,3 kg
Ağırlık (GOS, batarya dahil)
Dedektör Platformu
Tek Sensör Mimarisi.
Üç Klinik Yapılandırma.
InnoCare Optoelectronics flat panel dedektör ailesi, ortak a-Si fotodiod sensör mimarisi, 140µm piksel boyutu ve 16 bit gri ton derinliği üzerine kurulu üç klinik yapılandırmadan oluşur. V14, IEEE 802.11ac kablosuz aktarım ve tam sensör paketiyle mobil ve genel radyografi için tasarlanmıştır. V17, kablolu bağlantısı ve 43×43 cm geniş görüntü alanıyla sabit oda kurulumlarında yüksek çözünürlük sağlar. Flexible, geleneksel cam substrat yerine daha hafif ve dayanıklı kompozit yapı kullanarak pozisyonlama serbestliğini artırır. Her üç model de Mg-Al alaşım gövde, AED tetikleme modu ve log/sensör verisi erişimiyle klinik güvenilirlik standardını paylaşır.
140µm
Piksel Boyutu
Her üç modelde ortak a-Si fotodiod sensör dizisi
16 bit
Gri Ton Derinliği
Tüm InnoCare dedektörlerinde standart
IPX6
Su Dayanıklılığı
V14 ve Flexible kablosuz modellerde
3
Model Seçeneği
Kablosuz, kablolu ve esnek kompozit yapılandırma
Mühendislik — 01 / Bağlantı
Kablosuz ve Kablolu Aktarım Mimarisi
Farklı klinik ortamların farklı bağlantı gereksinimleri vardır — mobil bir DR ünitesinde kablosuz özgürlük kritikken, sabit bir radyografi odasında kablolu bağlantının kesintisiz kararlılığı tercih edilir. InnoCare dedektör ailesi her iki senaryoyu da kendi mühendislik çözümüyle karşılar.

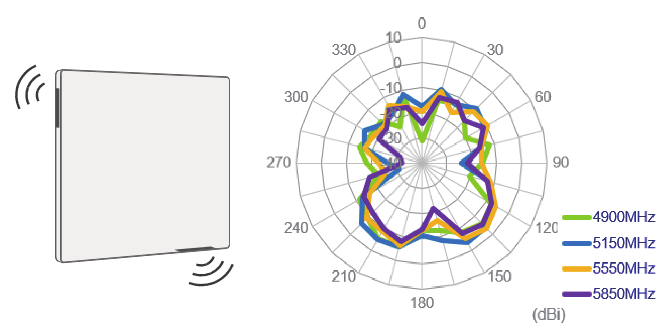

IEEE 802.11ac Kablosuz Aktarım
V14 ve Flexible modellerinde çift anten tasarımı bant genişliğini maksimize eder; ham görüntü verisi 2 saniyenin altında aktarılır. Access Point modu, ek kablosuz altyapı gerektirmeden dedektör ile iş istasyonu arasında doğrudan bağlantı kurar.
Hot-Swap Batarya Yönetimi
Kablosuz modellerde dahili batarya sistemi, cihazı kapatmadan veya yeniden başlatmadan pil değişimine izin verir. SYNC modunda 30 saniyelik aralıklarla 8 saat boyunca 1000’in üzerinde görüntü kesintisiz yakalanabilir.
Kablolu Bağlantı — Sabit Kurulum Güvenilirliği
V17, Ethernet ve güç hatlı manyetik konnektör üzerinden kablolu bağlantı kullanır; sabit oda kurulumlarında kablosuz sinyal değişkenliği olmadan kesintisiz veri iletimi sağlar.
Mühendislik — 02 / Öz İzleme ve Dayanıklılık
Akıllı Sensör Paketi
V14 ve Flexible modelleri; sıcaklık, nem, hava basıncı, yerçekimi (G) ve açı sensörlerinden oluşan tam bir sensör paketiyle donatılmıştır. Bu sensörler panel kapalıyken dahi aktif kalarak cihazın güvenli ve çalışır durumda olduğunu sürekli doğrular; log dosyası ve kalibrasyon verileri teknik ekip tarafından incelenebilir. V17, sabit kurulum karakterine uygun olarak sıcaklık ve nem sensörleriyle sınırlı bir izleme seti kullanır.
- IPX6 Su Dayanıklılığı
- V14 ve Flexible modellerinde sıvı sızıntısına karşı IPX6 koruması; kolay ve güvenli temizlik sağlar.
- 70 cm Düşme Dayanımı
- Kablosuz modeller 70 cm düşme yüksekliğine kadar test edilmiştir; 300 kg yüzey / 120 kg nokta yük dayanıklılığı ile sahada güvenilir kullanım sunar.

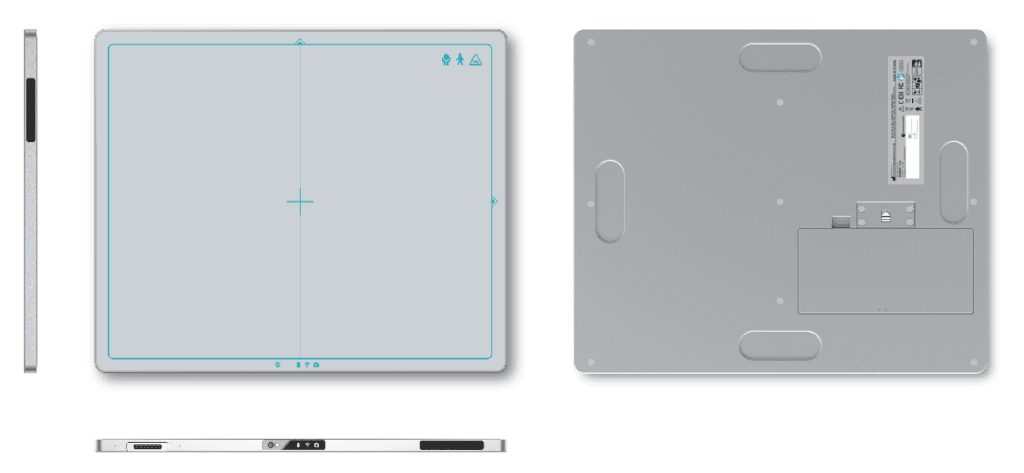

- Mg-Al Alaşım Gövde
- Her üç modelde de hafif ve sağlam magnezyum-alüminyum alaşım gövde kullanılır; Flexible bu yapıyı cam içermeyen kompozit panelle birleştirir.
Klinik Entegrasyon
DR ve Mobil DR Sistemleriyle Uyumlu Görüntüleme
InnoCare dedektör ailesi, AeroRAD'ın DR ve mobil DR sistemleriyle birlikte çalışacak şekilde konumlandırılmıştır. V14 ve Flexible'nin kablosuz mimarisi mobil ünitelerde masa değişimini hızlandırırken, V17'nin kablolu bağlantısı sabit oda kurulumlarında kesintisiz veri akışı sağlar.
Genel Radyoloji
Standart radyografi protokollerinde tüm üç model de uyumlu görüntü kalitesi sunar.
Mobil DR
V14 ve Flexible'nin kablosuz tasarımı, yatak başı ve mobil ünite kullanımında kablo kısıtı olmadan pozisyonlama sağlar.
Sabit DR Odası
V17'nin 43×43 cm geniş alanı ve kablolu bağlantısı, yüksek hacimli sabit oda kurulumları için tasarlanmıştır.
Acil Servis & Yoğun Bakım
Hafif ve dayanıklı kablosuz modeller, yatak başı çekimlerde hızlı konumlandırma imkanı sunar.
Pediatri
Flexible'nin ultra hafif (2,3 kg) ve cam içermeyen kompozit yapısı, çocuk hastalarda zor pozisyonlama gerektiren çekimlerde avantaj sağlar.
Teknik Veriler
Teknik Özellikler
Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.
Teknik döküman isteyin- Üretici
- InnoCare Optoelectronics Corp. (INCX)
- Sensör Dizisi
- a-Si fotodiod
- Piksel Boyutu
- 140 µm
- Gri Ton
- 16 bit
- Gövde Malzemesi
- Mg-Al alaşım
- Tetikleme Modu
- AED modu
- Kayıt Verisi
- Log dosyası, sensör verisi ve kalibrasyon verileri
- Çalışma Sıcaklığı / Nem
- 10~35°C / %15~80
- Model Seçenekleri
- V14 (35×43 cm, kablosuz) / V17 (43×43 cm, kablolu) / Flexible (35×43 cm, kablosuz, cam içermeyen)
