DRF-7/8
Serisi
Hassasiyet ve vizyon. 80kW jeneratör ve 600KHU büyük kapasiteli tüp ile üst segment performans sunan DRF-7B/8B/8PRO ailesi, "ONE Ray" akıllı görüntüleme platformuyla her incelemede düşük dozda yüksek kaliteli görüntü sağlar.
80 kW
Jeneratör Gücü
600 KHU
Tüp Kapasitesi
43×43 cm
FPD Görüntü Alanı
180 cm
Motorize SID
Ürün Hakkında
Mükemmel Performans,
Her Yönde Gelişim
DRF-7/8 Serisi, 80kW yüksek güçlü jeneratör ve 600KHU büyük kapasiteli tüp ile en zorlu klinik prosedürlerde yüksek performans sunan üst segment dijital radyografi ve floroskopi sistemidir. 43×43 cm HD dinamik FPD, 500kHz yüksek invertör frekansı ve 180cm motorize SID ile kapsamlı görüntüleme kabiliyeti sağlar. DRF-7B; ±45° oblique projeksiyon, tam vücut akıllı birleştirme ve DSA desteği sunar. DRF-8B (-45°~+90°) ve DRF-8PRO (-90°~+90°) modelleri, elevating table ve geniş masaüstü tiltasyon yelpazesiyle tüm klinik pozisyonlara olanak tanır. AI Assist ve Akıllı Düşük Doz Yönetimi (DAP ekranı, sanal kolimatör, çıkarılabilir ızgara) ile doz-kalite dengesi optimize edilir.
01
Kapsamlı Klinik Fonksiyon
Gastrointestinal radyografi, floroskopi, DR, görüntü birleştirme, dijital substraksiyon anjiyografi (DSA) ve tomosentez tek platformda.
02
Üst Segment Donanım
80kW jeneratör, 1000mAs güçlü çıkış, 600KHU büyük kapasiteli tüp ve 500kHz yüksek invertör frekansı ile sürekli floroskopide kararlı performans.
03
"ONE Ray" Görüntüleme Platformu
Tüm floroskopi ürün ailesi için gelişmiş görüntüleme zinciri; kararlı performans, yüksek çözünürlük ve düşük doz modu bir arada.
04
AI Assist ve Genişletilmiş Klinik Uygulamalar
Genişletilmiş gelişmiş klinik uygulamalar ve akıllı düşük doz yönetimiyle her incelemede düşük dozda yüksek kaliteli görüntü.
Çekirdek Teknoloji
Üst Segment
Donanım

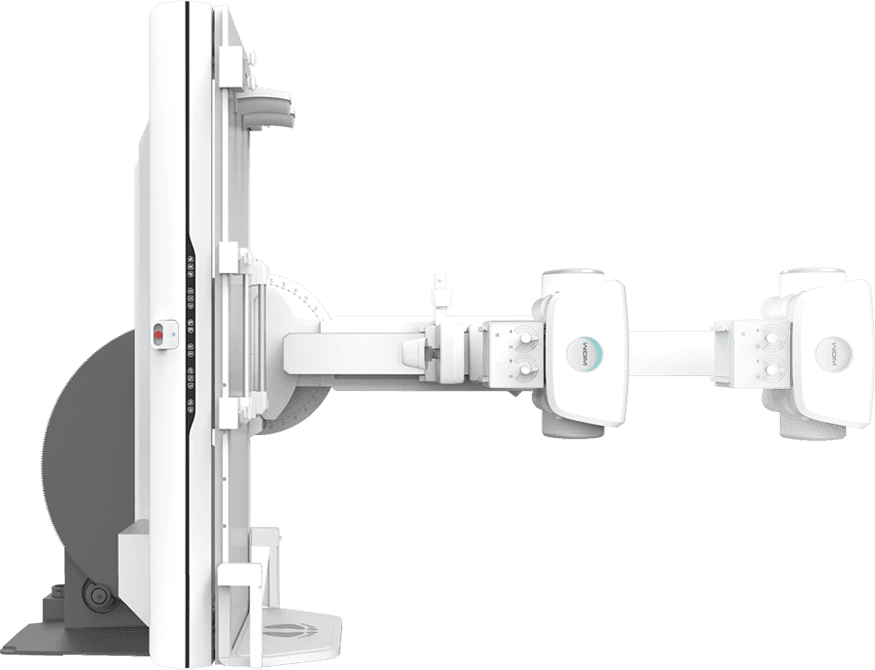

DRF-7/8 Serisi, sürekli floroskopide kesintisiz performans sağlayan yüksek güç ve yüksek termal kapasiteli donanımıyla en zorlu klinik prosedürlerde bile kararlı sonuç sunar.
Yüksek Güç ve Termal Kapasite
Yüksek güç ve yüksek termal kapasite, sürekli floroskopiyi kesintisiz sağlar.

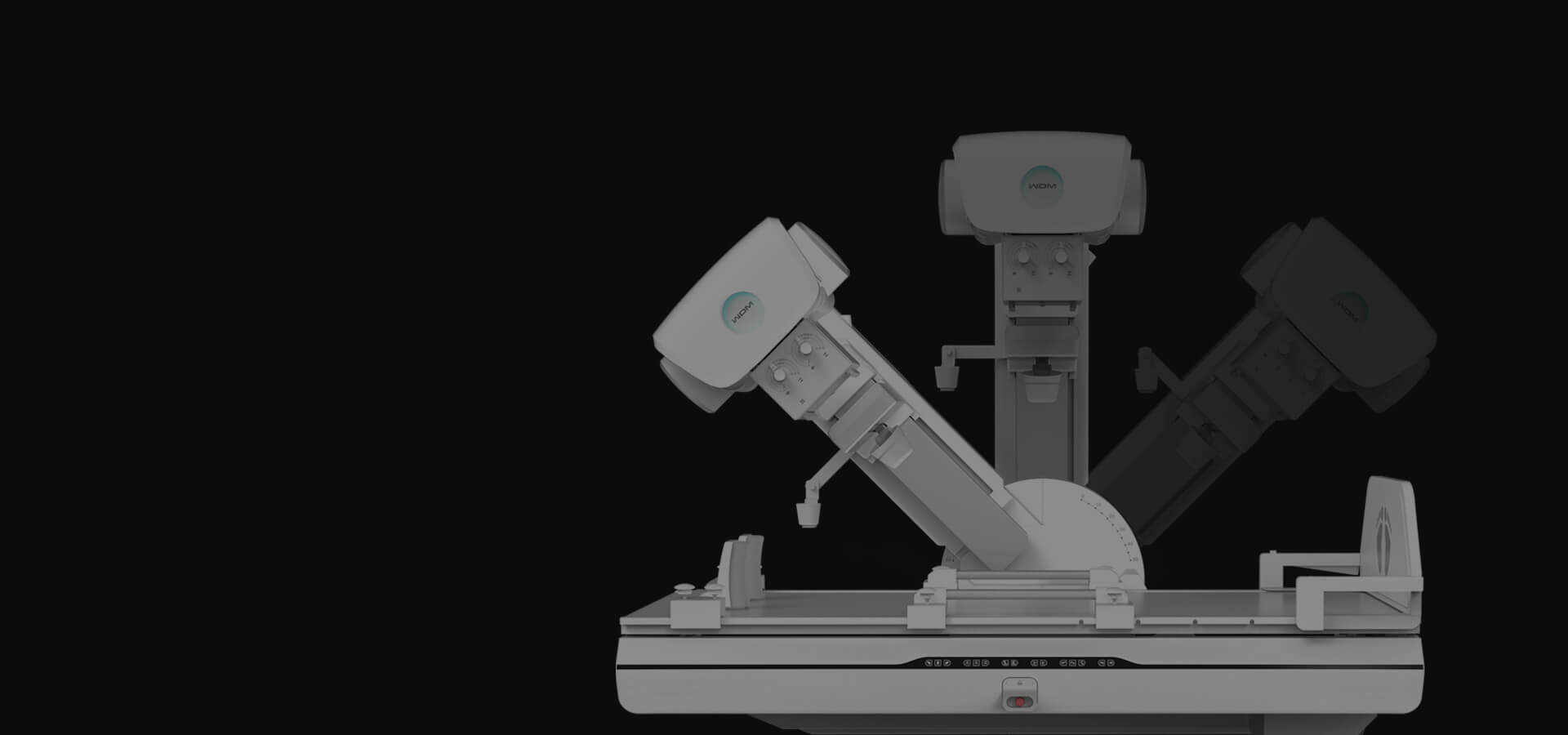

Tüp Rotasyonu ±45°
Oblique projeksiyon ve tomosentez için tüp başlığının açılı konumlandırılması.
Geniş Görüntüleme Kapsamı
Göğüs radyografisi için 1800mm motorize SID uzantısı; tüm vücut R/F incelemesi için 1600mm görüntüleme alanı kapsaması.
Görüntüleme Platformu
Gelişmiş Klinik
Fonksiyonlar
DRF-7/8 Serisi, dar şerit birleştirme, dijital substraksiyon anjiyografi ve özel ERCP prosedür desteğiyle DRF-5 ve DRF-6 Serisi'nin ötesine geçen, girişimsel ve vasküler incelemelere uzanan gelişmiş bir klinik fonksiyon yelpazesi sunar.

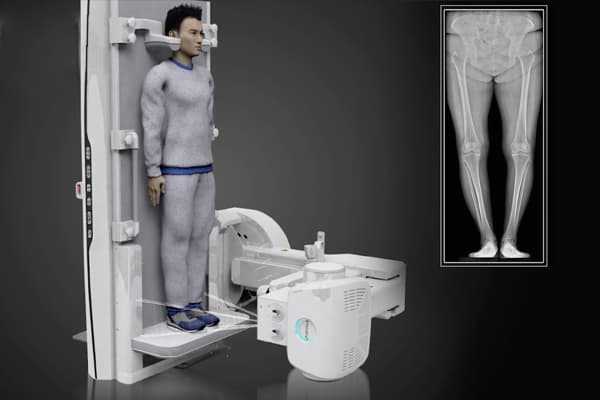

Tam Otomatik Dar Şerit Birleştirme
Dar şerit tarama modunda program, iskelet yapısının doğru ve gerçekçi biçimde korunduğu tam omurga veya alt ekstremite panoramik görüntüsünü otomatik olarak birleştirir; hızlı tarama, minimum distorsiyon.

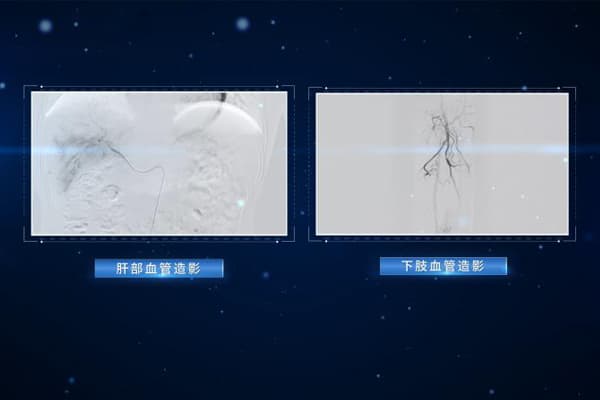

Dijital Substraksiyon Anjiyografi
Hepatik arter anjiyografisi ve alt ekstremite anjiyografisi gibi çeşitli periferik vasküler incelemeler için geniş görüş alanı sunar.
ERCP Prosedür Özellikleri
Kolay monte/demonte edilebilen özel radyasyon kalkanı ile donatılmıştır; ERCP edinim modu görüntü kalitesini etkin biçimde artırır.
Klinik değer alanları: Kaburga Kırıkları · Pulmoner Nodüller · Gizli Kırıklar · Eklem Replasmanı Cerrahisi
Klinik İş Akışı
Tomosentez ile
Kesitsel Görüntüleme

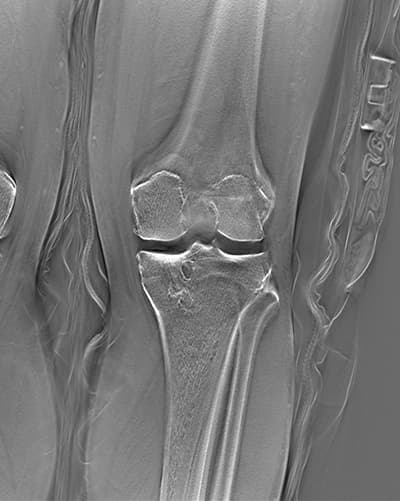

Kesitsel Rekonstrüksiyon
Bir dizi tarama ve bilgisayar algoritmasıyla, süreklilik gösteren düzlemlerin yüksek çözünürlüklü görüntüleri oluşturulur.
Ağırlık Taşıyan ve Supine Pozisyon
Hem yük altında (weight-bearing) hem sırtüstü (supine) pozisyonda inceleme imkanı sunarak klinik esneklik sağlar.
Geniş Klinik Kapsam
Kaburga kırıkları, pulmoner nodüller, gizli kırıklar ve eklem replasmanı cerrahisi değerlendirmelerinde önemli klinik değer taşır.
Görüntü Kalitesi
Kapsamlı
Düşük Doz Kontrolü
Floroskopik görüntü edinimi sürecinde zaman ekseni üzerinde gürültü azaltımı uygulanarak sistem gürültüsünün görüntü üzerindeki etkisi azaltılır ve hareketli bölgelerin görüntü kalitesi artırılır. Aşağıdaki örnek, aynı göğüs vakasında orijinal görüntü ile yeni algoritma çıktısını karşılaştırır.
- Düşük Doz Protokolü
- Zaman Ekseni Bazlı Akıllı Gürültü Azaltma
- Doz Gösterge Sistemi
- Gerçek Zamanlı DAP Ekranı
- Çıkarılabilir Izgara
- Düşük Dozda Görüntü Kalitesi Korunur
- Sanal Kolimatör
- Radyasyonsuz Koşullarda Hızlı FOV Konumlandırma
Klinik Kullanım
Klinik Uygulama Alanları
Genel Radyoloji
Genel tanısal görüntüleme uygulamaları
Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Üroloji
Üriner sistem ve böbrek patolojileri
Jinekoloji
Pelvik patolojiler ve jinekolojik görüntüleme
Girişimsel Radyoloji
Girişimsel prosedür planlaması ve rehberliği
Kardiyoloji
Kardiyak BT anjiyografi ve kalp patolojileri
Göğüs Hastalıkları
Akciğer ve toraks patolojileri
Klinik Görüntüler
Klinik Çözümler
DRF-7/8 Serisi'nin üst segment donanımı ve "ONE Ray" görüntüleme platformuyla elde edilen, kapsamlı klinik alan yelpazesine ait floroskopi görüntüleri.
Pelvis - Kalça
Üriner Sistem
Toraks
Servikal Omurga - Omuz
Özofagus
Ayak Bileği
Diz
Teknik Veriler
Teknik Özellikler
Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.
Teknik döküman isteyin- Modeller
- DRF-7B / DRF-8B / DRF-8PRO
- Jeneratör Gücü
- 80 kW
- Maksimum mAs
- 1000 mAs
- Tüp Kapasitesi
- 600 KHU
- İnvertör Frekansı
- 500 kHz
- FPD Boyutu
- 43×43 cm
- Motorize SID
- 180 cm
- Görüntüleme Kapsamı
- 1600 mm (baştan ayağa tam kapsama)
- Oblique Projeksiyon
- ±45°
- Masa Tiltasyonu (DRF-7B)
- -25°
- Masa Tiltasyonu (DRF-8B)
- -45°~+90°
- Masa Tiltasyonu (DRF-8PRO)
- -90°~+90°
- Tomosentez Desteği
- Var
