InnoCare Flexible
Kablosuz Flat Panel

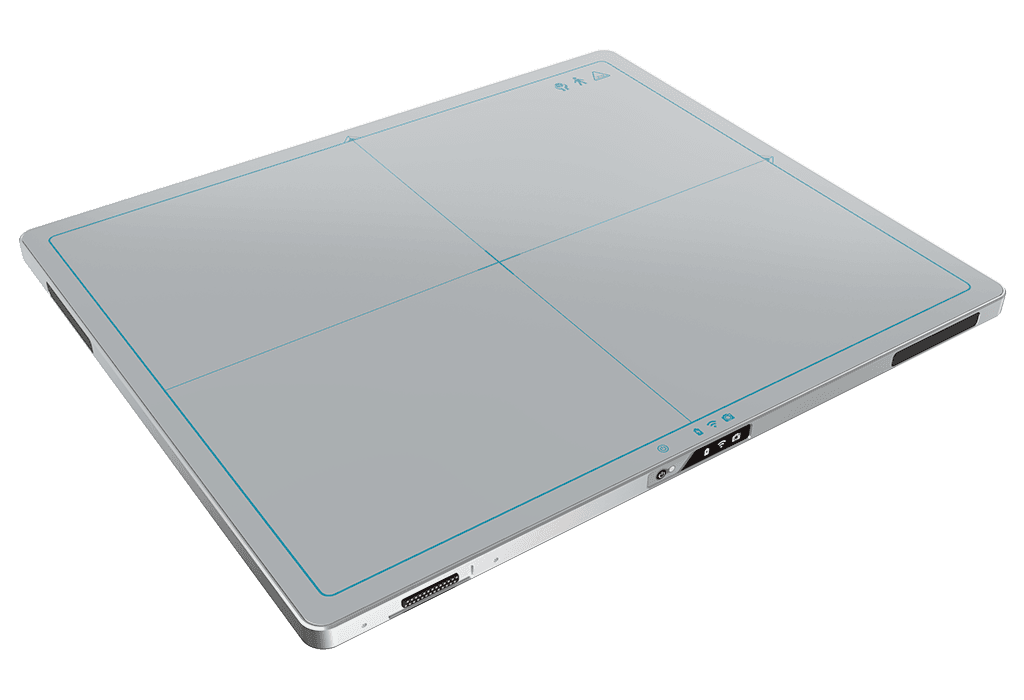

InnoCare Flexible — Cam içermeyen esnek kompozit yapı ve 2,3 kg ultra hafif tasarımla azami pozisyonlama serbestliği sunan kablosuz flat panel dedektör.
2,3 kg
Ağırlık (GOS, batarya dahil)
Cam Yok
Kompozit Panel
<2 sn
Kablosuz Aktarım
IPX6
Su Dayanıklılığı
Ürün Hakkında
Cam Yok,
Sınır Yok
InnoCare Flexible, F serisinin en yeni üyesidir ve geleneksel cam substratı daha hafif ve dayanıklı bir kompozit yapıyla değiştirir. Bu tasarım, pozisyonlama ve hareket kabiliyetinde azami serbestlik sağlar; cihaz batarya dahil yalnızca 2,3 kg (GOS) - 2,5 kg (CsI) ağırlığındadır ve teknisyenlerde kas yorgunluğunu azaltır. Panel, F serisinin tüm özellik ve avantajlarıyla donatılmıştır: IEEE 802.11ac kablosuz aktarım, tam sensör paketi, IPX6 su dayanıklılığı ve hot-swap batarya tasarımı.
01
Cam İçermeyen Kompozit Panel
Geleneksel cam substrat yerine daha hafif ve dayanıklı kompozit malzeme; azami pozisyonlama ve hareket serbestliği.
02
F Serisinin En Hafifi
Batarya dahil yalnızca 2,3 kg (GOS) / 2,5 kg (CsI); V14'ün 2,7 kg'ının altında, teknisyende kas yorgunluğunu azaltır.
03
IEEE 802.11ac Kablosuz Aktarım
Çift anten tasarımı ile güçlü sinyal alımı; tam görüntü verisi 2 saniyenin altında aktarılır.
04
Tam Sensör Paketi ve IPX6
Sıcaklık, nem, hava basıncı, yerçekimi (G) ve açı sensörleri; IPX6 su dayanıklılığı ve 70 cm düşme dayanımı.
Esnek Dedektör Mimarisi
Kompozit Panel,
Cam Substrat Yok
F serisinin en yeni üyesi olan Flexible, geleneksel cam sensör substratını daha hafif ve dayanıklı bir kompozit malzemeyle değiştirir. a-Si fotodiod sensör dizisi CsI veya GOS sintillatörle eşleştirilerek V14 ile aynı 2500×3052 piksel çözünürlük, 140µm piksel boyutu ve 16 bit gri ton derinliğini korur — fark, panelin fiziksel yapısında ve ağırlığındadır.
Cam İçermeyen Kompozit Yapı
F serisinin en yeni üyesi olarak, geleneksel cam substrat yerine daha hafif ve dayanıklı bir kompozit malzeme kullanır — V14 ve V17'nin standart cam substratından temel mimari farkı budur.
383 × 460 × 15 mm Gövde (ISO 4090)
V14 ile aynı ISO 4090 kaset formatı ve 15 mm gövde inceliği; mevcut kaset yuvalarıyla doğrudan uyumluluk sağlar.

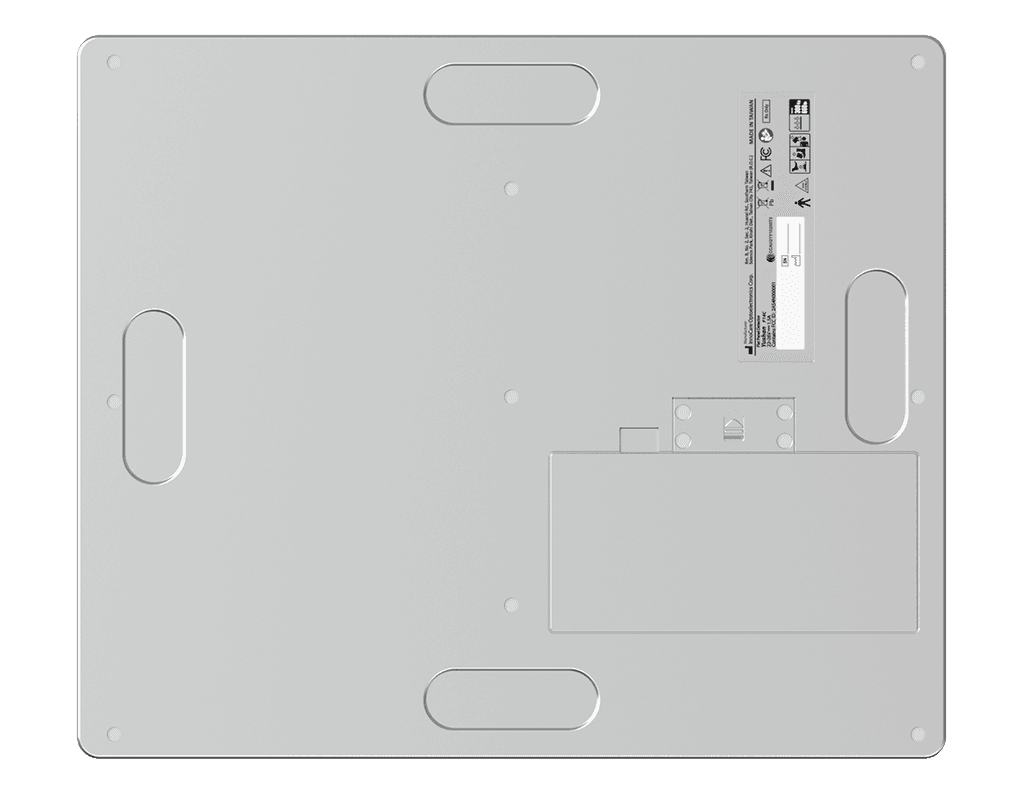

Mg-Al Alaşım + Kompozit Panel
Magnezyum-alüminyum alaşım gövde, cam içermeyen kompozit panelle birleşerek 300 kg yüzey / 120 kg nokta yük dayanıklılığını korur.
Yan Profil
Kompozit Yapıda Dahi Aynı 15 mm İncelik
Cam içermeyen kompozit panel kullanılmasına rağmen gövde kalınlığı V14 ve V17 ile aynı 15 mm'de kalır; standart kaset yuvalarına mekanik modifikasyon gerektirmeden entegre olur.
Kablosuz İletişim
V14 ile Aynı Kablosuz Mimari
Flexible, F serisinin tüm kablosuz avantajlarını devralır: IEEE 802.11ac çift anten tasarımı bant genişliğini maksimize eder, tam görüntü verisi 2 saniyenin altında aktarılır. Alt kenar üzerindeki durum şeridi V14'dekiyle aynı yerleşimde güç, batarya, Wi-Fi ve pozlama göstergelerini taşır — V17'nin kablolu tasarımının aksine.

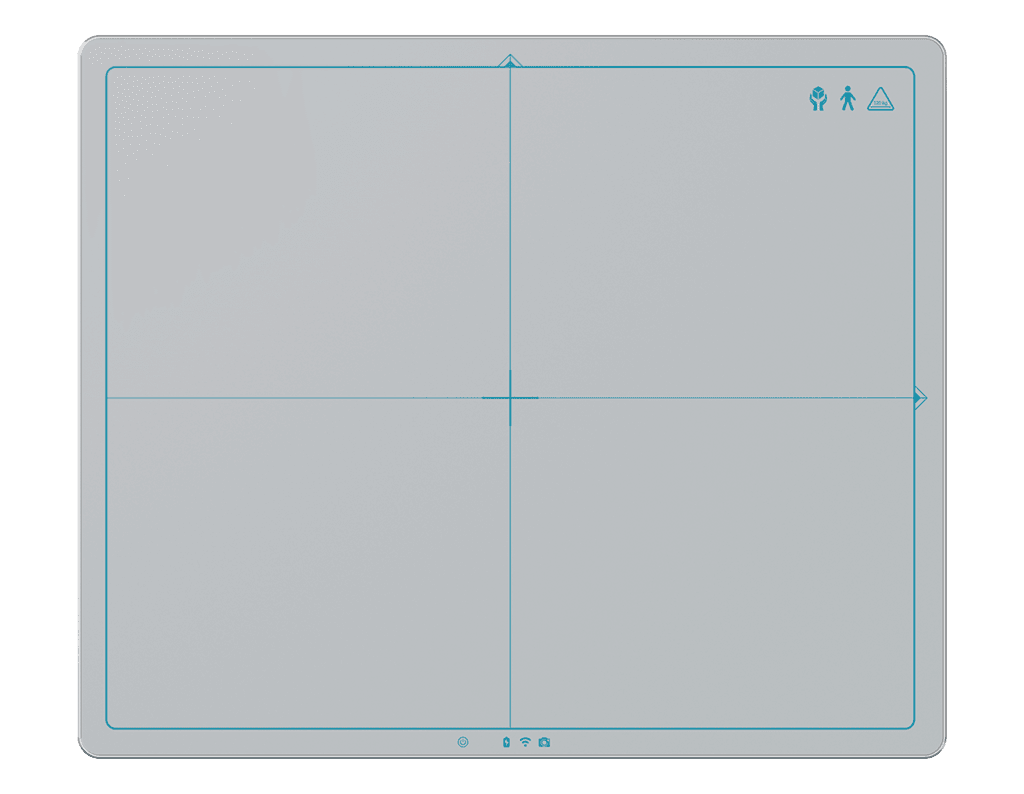

Durum Şeridi ve Manyetik Konnektör
Güç, batarya şarj, Wi-Fi bağlantı ve pozlama LED göstergeleri; ethernet ve güç hatlı manyetik konnektör kablosu ile kablolu şarj/veri seçeneği de sunar.
Çok Bantlı Sinyal Gücü
4900–5850MHz aralığında ölçülen anten radyasyon paterni; V14 ile aynı donanım, farklı klinik ortamlarda tutarlı sinyal kalitesi sağlar.
Görüntü Kalitesi
Aynı Sensör, Farklı Gövde
Flexible ve V14, aynı a-Si fotodiod sensör dizisini, aynı 2500×3052 piksel çözünürlüğü, 140µm piksel boyutunu ve CsI/GOS sintillatör seçeneklerini paylaşır — görüntü kalitesi parametrelerinde fark yoktur. Ayrışma, panelin fiziksel yapısında ve ağırlığında ortaya çıkar.
Cam İçermeyen Kompozit — 2,3–2,5 kg
Sensör substratı geleneksel camdan kompozit malzemeye geçer; sonuç F serisinin en hafif modeli ve azami pozisyonlama serbestliğidir.
Standart Cam Substrat — 2,7 kg
Geleneksel cam sensör substratı; aynı çözünürlük ve sensör paketiyle, genel amaçlı kablosuz radyografi için kanıtlanmış standart yapı.
Klinik İş Akışı
Azami Serbestlik,
Zorlanmadan Pozisyonlama
Batarya ve AP Modu
Hot-swap batarya takılır; AP modu ile dedektör doğrudan iş istasyonuna kablosuz bağlanır.
Zorlanmadan Pozisyonlama
2,3 kg ultra hafif kompozit gövde, zor pozisyon gerektiren pediatrik ve yoğun bakım çekimlerinde teknisyen zorlanmasını azaltır.
Pozlama ve Hızlı Aktarım
Pozlama sonrası tam görüntü verisi 2 saniyenin altında iş istasyonuna aktarılır.
Kesintisiz Devam
Batarya azaldığında sistem durdurulmadan pil değiştirilir; güç kesintisinde son görüntü cihazda saklanır.
Klinik Görüntüler
Uyumlu Sistemlerde Görüntü Çıktısı
Flexible, AeroRAD'ın DR ve mobil DR sistemlerinde (M40/M50 Serisi) kullanılan dedektör sınıfındandır. Aşağıdaki örnekler AeroRAD portföyünden alınan klinik görüntülerdir; hafif ve esnek tasarımın hedeflediği zor pozisyonlama senaryolarını da kapsar.
Diz
Omuz — Fiksasyon
Göğüs
Pelvis / Kalça
Klinik Kullanım
Klinik Uygulama Alanları
Genel Radyoloji
Genel tanısal görüntüleme uygulamaları
Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Acil Servis
Hızlı tanı ve kritik hasta yönetimi
Pediatri
Düşük doz pediatrik tarama protokolleri
Yoğun Bakım
Yoğun bakım hastaları için tanısal görüntüleme
Teknik Veriler
Teknik Özellikler
Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.
Teknik döküman isteyin- Model
- Flexible (F14) — 35 cm kablosuz X-ray dedektör
- Boyut (ISO 4090)
- 383 × 460 × 15 mm
- Sensör Dizisi
- a-Si fotodiod
- Sintillatör
- CsI / GOS
- Çözünürlük
- 2500 × 3052 piksel
- Piksel Boyutu
- 140 µm
- Gri Ton
- 16 bit
- Kablosuz
- IEEE 802.11ac / 2 anten / 2 sn ekrana aktarım / AP modu
- Düşme Dayanımı
- 70 cm
- Gövde Malzemesi
- Mg-Al alaşım + cam içermeyen kompozit panel
- Ağırlık (batarya dahil)
- 2,5 kg (CsI) / 2,3 kg (GOS)
- Su Dayanıklılığı
- IPX6
- Dayanıklılık (Yüzey / Nokta yük)
- 300 / 120 kg
- Batarya Ömrü
- 8 saat (SYNC modunda 30 sn aralıkla 1000+ görüntü)
- Tetikleme Modu
- AED modu
- Aksesuarlar
- Batarya / Ethernet ve güç hatlı manyetik konnektör kablosu
- Çalışma Sıcaklığı / Nem
- 10~35°C / %15~80
