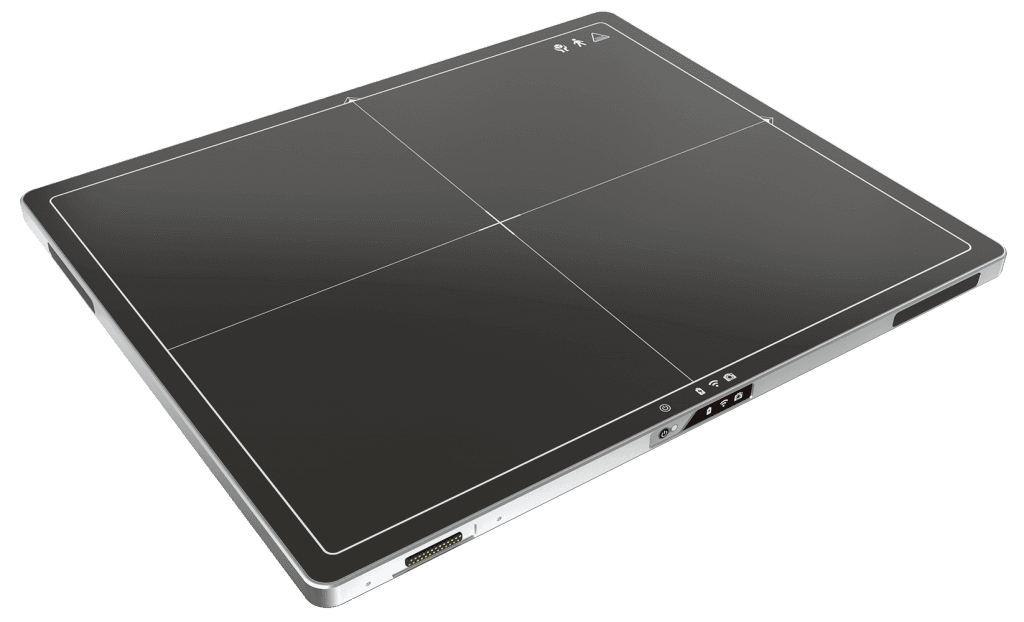

InnoCare V14
Kablosuz Flat Panel
InnoCare V14 — Hot-swap batarya, IEEE 802.11ac Wi-Fi ve tam sensör paketiyle 35×43 cm kablosuz flat panel dedektör.
2,7 kg
Ağırlık (batarya dahil)
<2 sn
Kablosuz Aktarım
IPX6
Su Dayanıklılığı
8 saat
Batarya Ömrü
Ürün Hakkında
Kablosuz Özgürlük,
Tam Sensör Güvencesi
InnoCare V14, 2,7 kg hafif Mg-Al alaşım gövdesiyle taşınabilirliği ön plana çıkaran 35×43 cm kablosuz flat panel dedektördür. IEEE 802.11ac çift anten teknolojisi ile tam görüntü aktarımı 2 saniyenin altında tamamlanır; AP modu ile doğrudan sensör-bilgisayar bağlantısı da desteklenir. Hot-swap batarya tasarımı sayesinde sistem durdurmadan pil değişimi yapılabilir. Sıcaklık, nem, hava basıncı, yerçekimi (G) ve açı sensörlerinden oluşan tam sensör paketi, panel kapalıyken dahi aktif olarak durum izlemesi yapar. IPX6 su dayanıklılığı ve 70 cm düşme dayanımı ile zorlu klinik ortamlarda güvenilir çalışma sağlar.
01
IEEE 802.11ac Çift Anten
Bant genişliğini maksimize eden özel anten tasarımı; ham görüntü verisi 2 saniyenin altında aktarılır.
02
Hot-Swap Batarya
Cihazı kapatmadan pil değişimi; SYNC modunda 30 sn aralıklarla 8 saat boyunca 1000+ görüntü.
03
2,7 kg Hafif Tasarım
Mg-Al alaşım gövde; IPX6 su dayanıklılığı ve 70 cm düşme dayanımı ile sahada güvenilir kullanım.
04
Tam Sensör Paketi
Sıcaklık, nem, hava basıncı, yerçekimi (G) ve açı sensörleri panel kapalıyken dahi aktif izleme yapar.
Dedektör Mimarisi
15 mm İncelik,
Sağlam Mühendislik

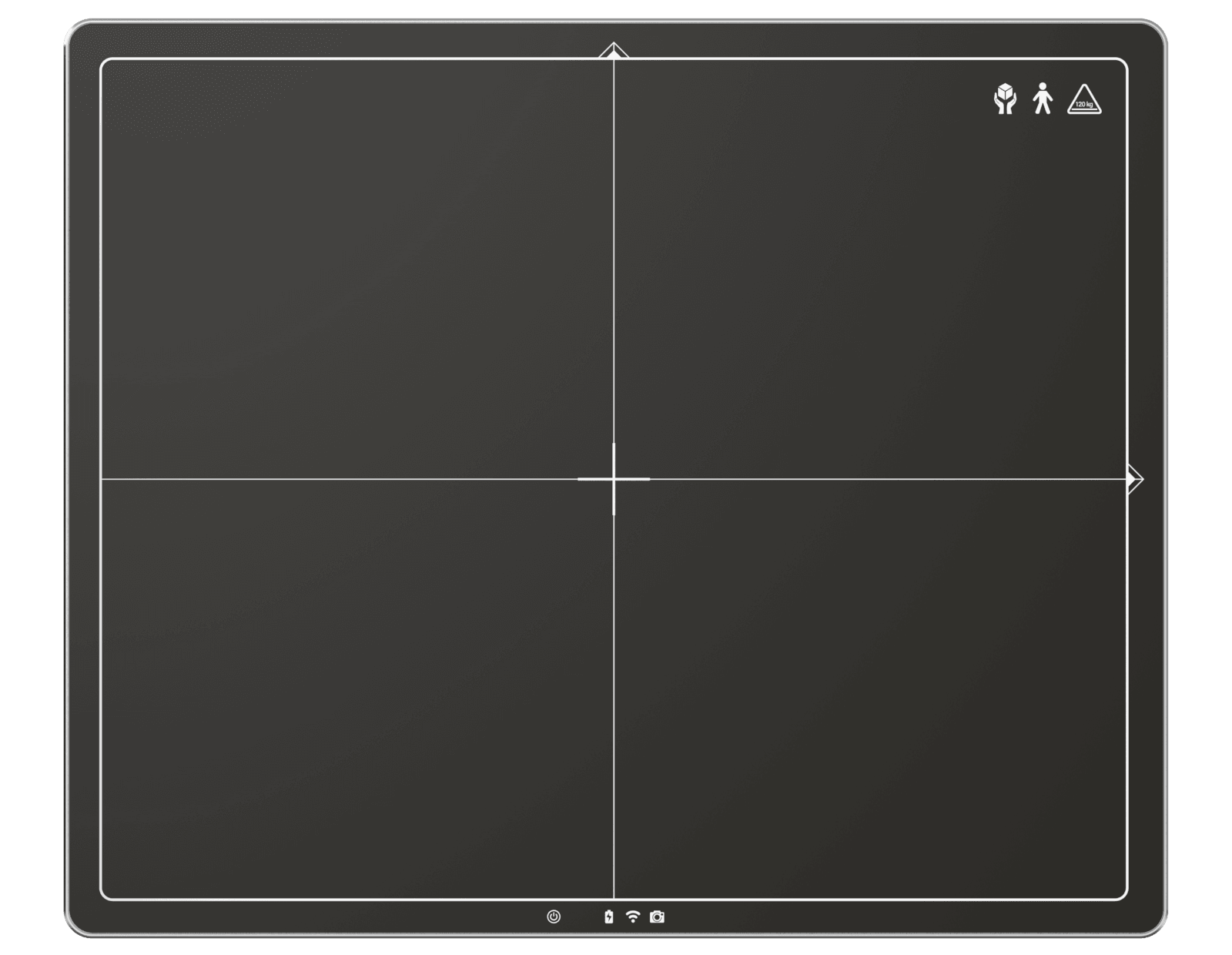

V14'ün ISO 4090 standardında 383 × 460 × 15 mm gövdesi, mevcut kaset yuvalarına doğrudan yerleşir. a-Si fotodiod sensör dizisi, CsI veya GOS sintillatör seçeneğiyle eşleştirilerek 2500×3052 piksel çözünürlükte, 140µm piksel boyutunda ve 16 bit gri ton derinliğinde görüntü üretir.
383 × 460 × 15 mm Gövde (ISO 4090)
35×43 cm görüntü alanına sahip standart ISO 4090 kaset boyutunda, yalnızca 15 mm inceliğinde gövde; mevcut kaset yuvalarıyla doğrudan uyumluluk sağlar.
Mg-Al Alaşım Kabuk
Magnezyum-alüminyum alaşım gövde; 300 kg yüzey / 120 kg nokta yük dayanıklılığı ile sahada mekanik strese karşı dayanıklıdır.
InnoCare Optoelectronics Corp. Üretimi

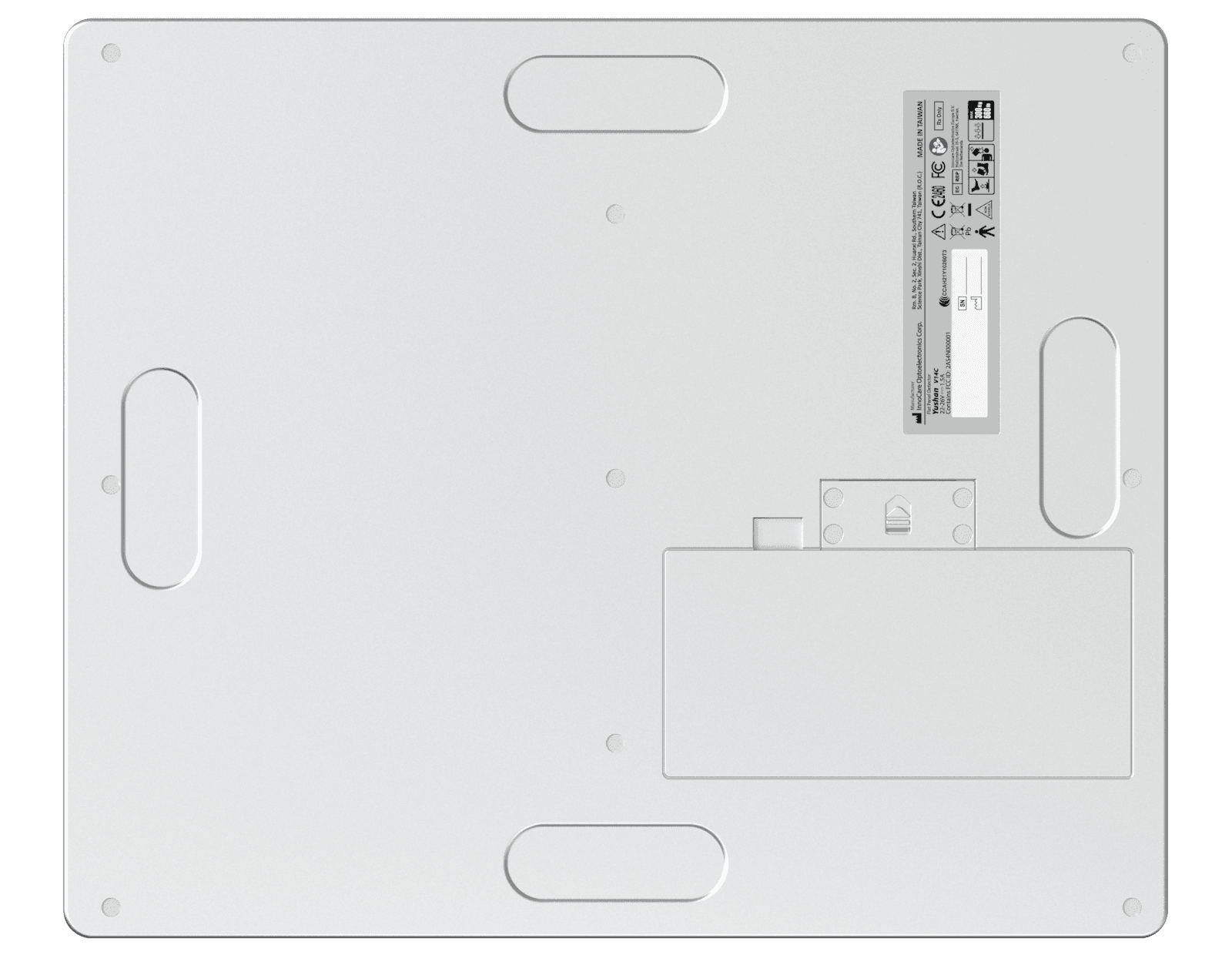

Tayvan'da üretilir; CE, FCC ve IEC uyumluluk sertifikalarına sahiptir. Regülasyon etiketinde üretici model kodu "Yushan V14C" olarak listelenir.
Yan Profil
Standart Kaset Kalınlığında Tam Uyum
15 mm kalınlığındaki gövde, geleneksel film/CR kaset yuvalarıyla doğrudan değiştirilebilir; mevcut Bucky sistemlerine mekanik modifikasyon gerektirmeden entegre olur.
Kablosuz İletişim
802.11ac Çift Anten,
2 Saniyenin Altında Aktarım
V14'ün özel anten tasarımı, IEEE 802.11ac standardının izin verdiği bant genişliğini maksimize eder; bu da yüksek sinyal gücü ve her ortamda kesintisiz kullanım anlamına gelir. Alt kenar üzerindeki durum şeridi, güç, batarya, Wi-Fi ve pozlama durumunu tek bakışta gösterir.

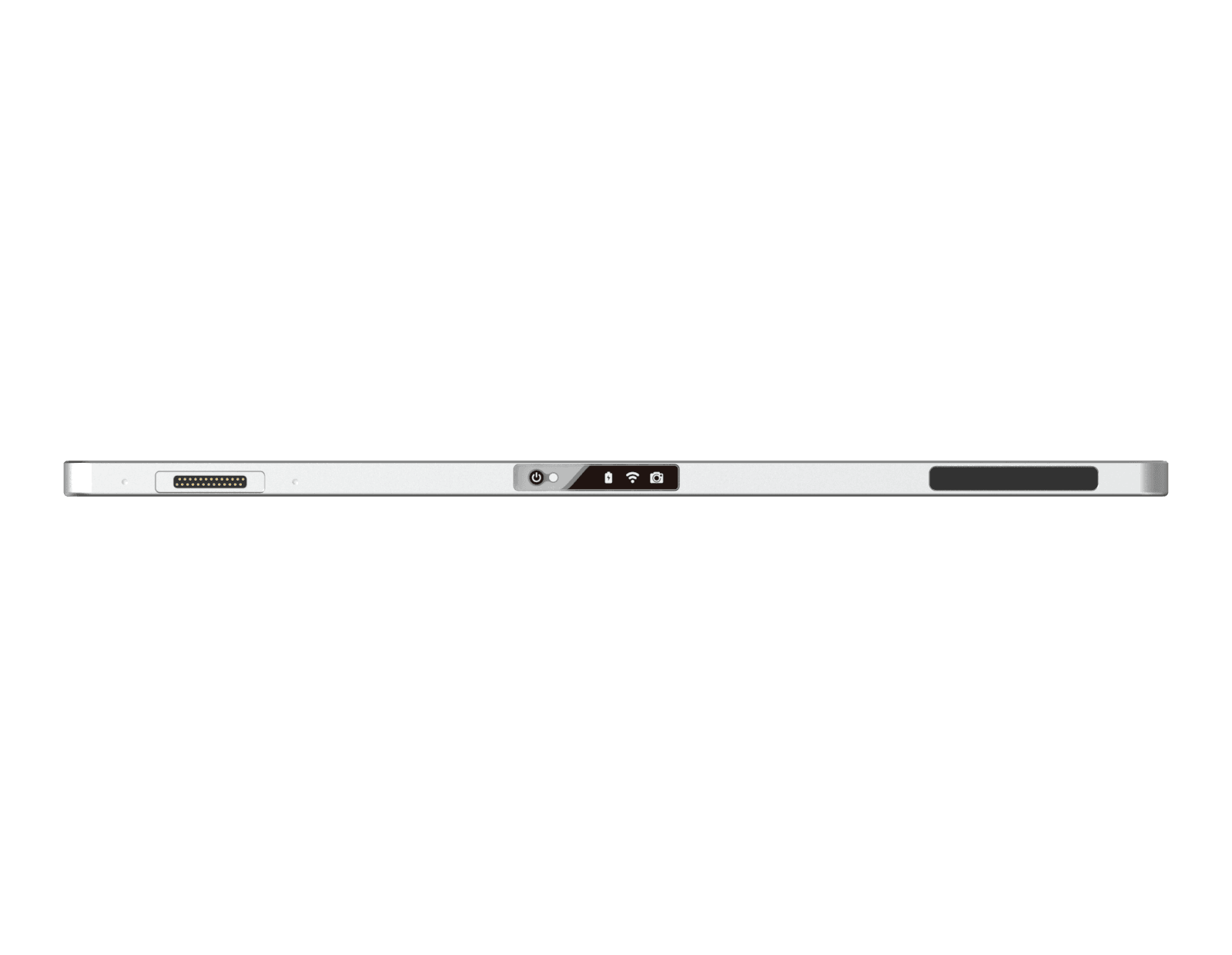

Durum Şeridi ve Manyetik Konnektör
Güç, batarya şarj, Wi-Fi bağlantı ve pozlama LED göstergeleri; ethernet ve güç hatlı manyetik konnektör kablosu ile kablolu şarj/veri seçeneği de sunar.
Çok Bantlı Sinyal Gücü
4900–5850MHz aralığında ölçülen anten radyasyon paterni; farklı klinik ortamlarda tutarlı sinyal kalitesi sağlar.
Görüntü Kalitesi
Sintillatör Seçenekleri
V14, a-Si fotodiod sensör dizisiyle eşleştirilmiş CsI veya GOS sintillatör seçenekleriyle sunulur. CsI (Sezyum İyodür) sintillatörler, ışık saçılımını sınırlayan iğnemsi kristal yapıları nedeniyle genellikle daha yüksek kuantum verimliliği ve düşük doz performansı sağlarken; GOS (Gadolinyum Oksisülfür) daha ekonomik bir alternatif sunar. Her iki seçenek de aynı 2500×3052 piksel çözünürlük, 140µm piksel boyutu ve 16 bit gri ton derinliğini korur.
Yüksek DQE, Düşük Doz Odaklı
İğnemsi kristal yapı, ışığı piksel doğrultusunda kanalize ederek yanal saçılımı azaltır. Pediatri ve doz-duyarlı protokollerde tercih edilen yapılandırmadır.
Ekonomik ve Dayanıklı
Toz-tabanlı sintillatör yapısı, genel radyografi protokollerinde uygun maliyetli ve mekanik olarak dayanıklı bir görüntüleme çözümü sunar.
Klinik İş Akışı
Pozisyonlamadan
Görüntüye, Kesintisiz
Batarya ve AP Modu
Hot-swap batarya takılır; AP modu ile dedektör doğrudan iş istasyonuna kablosuz bağlanır, ek altyapı gerekmez.
Kablosuz Pozisyonlama
Kablo kısıtı olmadan hasta başında veya farklı oda pozisyonlarında serbest konumlandırma.
Pozlama ve Hızlı Aktarım
Pozlama sonrası tam görüntü verisi 2 saniyenin altında iş istasyonuna aktarılır.
Kesintisiz Devam
Batarya azaldığında sistem durdurulmadan pil değiştirilir; güç kesintisinde son görüntü cihazda saklanır.
Klinik Görüntüler
Uyumlu Sistemlerde Görüntü Çıktısı
V14, AeroRAD'ın DR ve mobil DR sistemlerinde (M40/M50 Serisi) kullanılan dedektör sınıfındandır. Aşağıdaki örnekler, bu sistemlerin AeroRAD portföyünden alınan klinik görüntüleridir; V14'ün hedeflediği görüntü çıktısı sınıfını temsil eder.
Göğüs
Servikal Omurga
Diz
Pelvis / Kalça
Klinik Kullanım
Klinik Uygulama Alanları
Genel Radyoloji
Genel tanısal görüntüleme uygulamaları
Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Acil Servis
Hızlı tanı ve kritik hasta yönetimi
Göğüs Hastalıkları
Akciğer ve toraks patolojileri
Pediatri
Düşük doz pediatrik tarama protokolleri
Yoğun Bakım
Yoğun bakım hastaları için tanısal görüntüleme
Teknik Veriler
Teknik Özellikler
Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.
Teknik döküman isteyin- Model
- V14 — 35 cm kablosuz X-ray dedektör
- Üretici Model Kodu
- Yushan V14C (InnoCare iç ürün kodu, regülasyon etiketinde doğrulanmıştır)
- Boyut (ISO 4090)
- 383 × 460 × 15 mm
- Sensör Dizisi
- a-Si fotodiod
- Sintillatör
- CsI / GOS
- Çözünürlük
- 2500 × 3052 piksel
- Piksel Boyutu
- 140 µm
- Gri Ton
- 16 bit
- Kablosuz
- IEEE 802.11ac / 2 anten / 2 sn ekrana aktarım / AP modu
- Düşme Dayanımı
- 70 cm
- Gövde Malzemesi
- Mg-Al alaşım
- Ağırlık (batarya dahil)
- 2,7 kg
- Su Dayanıklılığı
- IPX6
- Dayanıklılık (Yüzey / Nokta yük)
- 300 / 120 kg
- Batarya Ömrü
- 8 saat (SYNC modunda 30 sn aralıkla 1000+ görüntü)
- Tetikleme Modu
- AED modu
- Aksesuarlar
- Batarya / Ethernet ve güç hatlı manyetik konnektör kablosu
- Çalışma Sıcaklığı / Nem
- 10~35°C / %15~80
