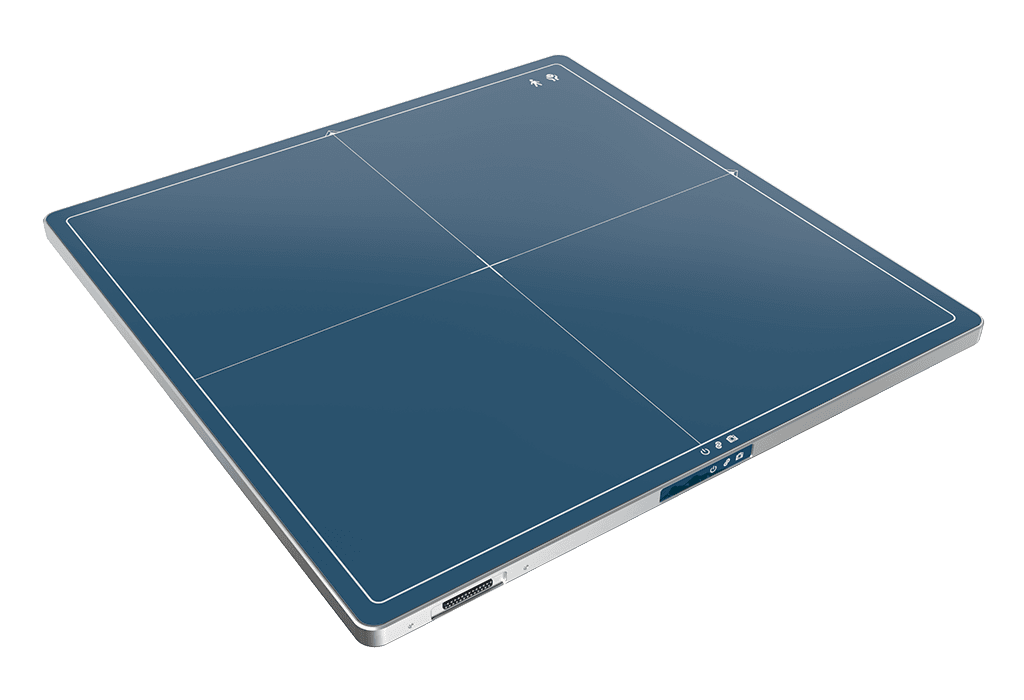

InnoCare V17
Kablolu Flat Panel
InnoCare V17 — 3072×3072 piksel çözünürlük ve kablolu bağlantıyla 43×43 cm sabit kurulum flat panel dedektör.
3072×3072
Piksel Çözünürlük
460×460mm
Görüntü Alanı
Kablolu
Bağlantı
3,5 kg
Ağırlık (batarya dahil)
Ürün Hakkında
Sabit Kurulum,
Azami Çözünürlük
InnoCare V17, 460×460mm geniş görüntü alanı ve 3072×3072 piksel çözünürlüğüyle sabit radyografi odalarında yüksek detay gerektiren incelemeler için tasarlanmış kablolu flat panel dedektördür. Kablolu Ethernet bağlantısı, kablosuz aktarımın gerekmediği sabit kurulumlarda kesintisiz veri iletimi sağlar. 3,5 kg Mg-Al alaşım gövde; sıcaklık ve nem sensörleriyle sürekli durum izlemesi yapar. AED tetikleme modu ve log/sensör verisi erişimiyle klinik güvenilirlik standardını korur.
01
3072×3072 Yüksek Çözünürlük
V14'ün 2500×3052 çözünürlüğünün üzerinde; 43×43 cm formatta ince detayların net görüntülenmesini sağlar.
02
Kablolu Bağlantı Kararlılığı
Ethernet ve güç hatlı manyetik konnektör kablosu; sabit oda kurulumlarında kablosuz sinyal değişkenliği olmadan kesintisiz veri iletimi.
03
460×460mm Geniş Görüntü Alanı
43×43 cm formatı, V14'ün 35×43 cm alanından daha geniş tek pozisyonda görüntüleme kapsamı sunar.
04
Sıcaklık ve Nem İzleme
Dahili sıcaklık ve nem sensörleri panel kapalıyken dahi aktif izleme yapar; log dosyası ve kalibrasyon verileri erişilebilir.

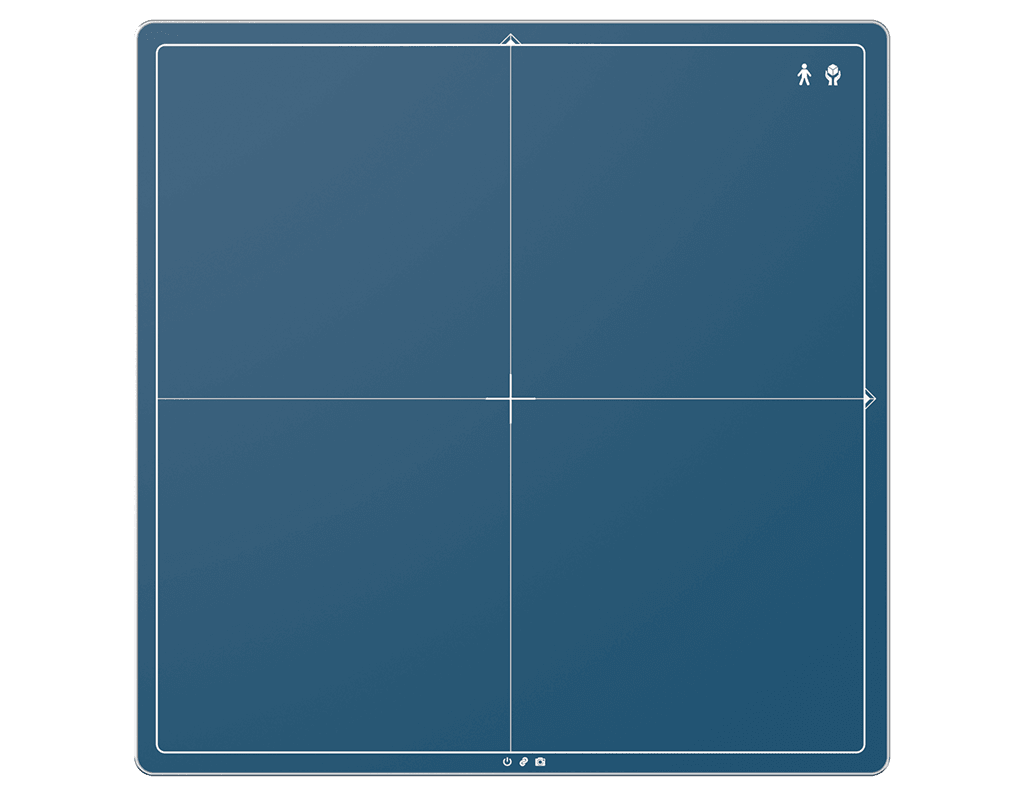

Dedektör Mimarisi
Geniş Format,
Sabit Kurulum Mühendisliği
V17'nin ISO 4090 standardında 460 × 460 × 15 mm gövdesi, V14'ün 383×460mm formatından daha geniş bir görüntü alanı sunar. a-Si fotodiod sensör dizisi GOS sintillatörle eşleştirilerek 3072×3072 piksel çözünürlükte, 140µm piksel boyutunda ve 16 bit gri ton derinliğinde görüntü üretir.
460 × 460 × 15 mm Gövde (ISO 4090)
V14'ün 383×460mm gövdesinden daha geniş 43×43 cm ISO 4090 kaset formatı; sabit Bucky sistemleriyle doğrudan uyumludur.
Mg-Al Alaşım Kabuk
Magnezyum-alüminyum alaşım gövde; sabit oda kurulumlarında uzun ömürlü mekanik kararlılık sağlar.

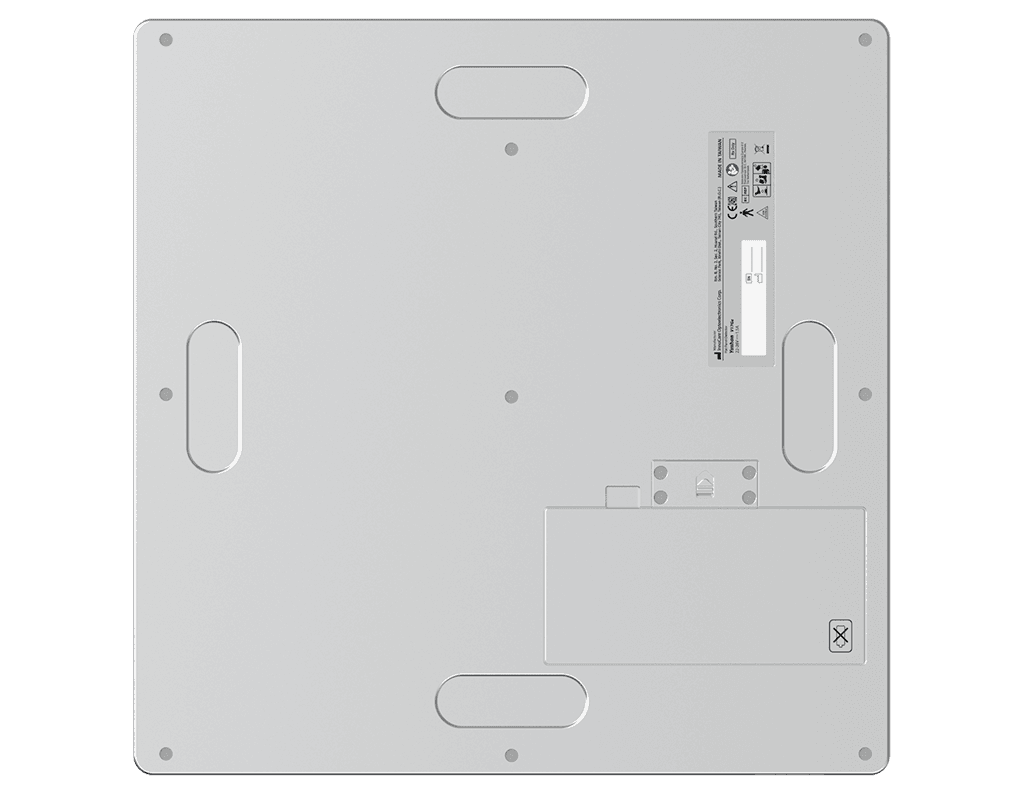

InnoCare Optoelectronics Corp. Üretimi
Tayvan'da üretilir; CE, FCC ve IEC uyumluluk sertifikalarına sahiptir. Regülasyon etiketi arka plakada yer alır.
Yan Profil
V14 ile Aynı 15 mm İncelik
Daha geniş 460×460mm alana rağmen gövde kalınlığı V14 ile aynı 15 mm'de kalır; standart Bucky sistemlerine mekanik modifikasyon gerektirmeden entegre olur.
Kablolu İletişim
Ethernet Bağlantısı,
Kesintisiz Veri Akışı
V14 ve Flexible'nin aksine, V17 kablosuz aktarım kullanmaz — üretici spesifikasyonunda internet bağlantısı yalnızca "kablolu" olarak tanımlanır. Bu tercih, sabit oda kurulumlarında kablosuz sinyal değişkenliği riskini tamamen ortadan kaldırır; yüksek çözünürlüklü 3072×3072 piksel veri akışı, Ethernet ve güç hatlı manyetik konnektör kablosu üzerinden kesintisiz iletilir.
Durum Şeridi ve Manyetik Konnektör
Güç ve bağlantı durum göstergeleri; ethernet ve güç hatlı manyetik konnektör kablosu ile tek kablo üzerinden hem veri hem güç sağlanır. V14'ün aksine, cihazda kablosuz anten veya AP modu bulunmaz.
Görüntü Kalitesi
Format ve Çözünürlük Karşılaştırması
V17, a-Si fotodiod sensör dizisini GOS sintillatörle eşleştirerek V14'ün üzerinde bir piksel sayısına ulaşır. Her iki model de aynı 140µm piksel boyutunu ve 16 bit gri ton derinliğini paylaşır; fark, panel formatı ve toplam çözünürlükte ortaya çıkar.
3072×3072 Piksel
460×460mm görüntü alanı ve kare format; sabit oda kurulumlarında geniş anatomik kapsam gerektiren yüksek çözünürlüklü incelemeler için optimize edilmiştir. Yalnızca GOS sintillatör seçeneğiyle sunulur.
2500×3052 Piksel
383×460mm görüntü alanı; kablosuz taşınabilirlik önceliğiyle mobil ve genel radyografi kullanımına yönelik boyutlandırılmıştır. CsI veya GOS sintillatör seçenekleriyle sunulur.
Klinik İş Akışı
Kurulumdan Görüntüye,
Sabit ve Öngörülebilir
Sabit Kurulum
V17, Bucky kasetine veya sabit dedektör yuvasına monte edilir; kurulum sonrası konum sabittir.
Kablo Bağlantısı
Ethernet ve güç hatlı manyetik konnektör kablosu takılır; ayrı bir kablosuz eşleştirme adımı gerekmez.
Kesintisiz Veri Akışı
Pozlama verisi kablolu bağlantı üzerinden doğrudan iş istasyonuna aktarılır; kablosuz sinyal değişkenliği söz konusu değildir.
Sürekli İzleme
Sıcaklık ve nem sensörleri panel kapalıyken dahi durumu izler; log ve kalibrasyon verileri teknik ekip tarafından incelenebilir.
Klinik Görüntüler
Uyumlu Sistemlerde Görüntü Çıktısı
V17, AeroRAD'ın sabit DR sistemlerinde kullanılan dedektör sınıfındandır. Aşağıdaki örnekler AeroRAD portföyünden alınan klinik görüntülerdir; V17'nin hedeflediği yüksek çözünürlüklü görüntü çıktısı sınıfını temsil eder.
Göğüs
Omuz — Fiksasyon
Pelvis / Kalça
Servikal Omurga
Klinik Kullanım
Klinik Uygulama Alanları
Genel Radyoloji
Genel tanısal görüntüleme uygulamaları
Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Göğüs Hastalıkları
Akciğer ve toraks patolojileri
Teknik Veriler
Teknik Özellikler
Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.
Teknik döküman isteyin- Model
- V17 — 43 cm kablolu X-ray dedektör
- Boyut (ISO 4090)
- 460 × 460 × 15 mm
- Sensör Dizisi
- a-Si fotodiod
- Sintillatör
- GOS
- Çözünürlük
- 3072 × 3072 piksel
- Piksel Boyutu
- 140 µm
- Gri Ton
- 16 bit
- İnternet Bağlantısı
- Kablolu
- Gövde Malzemesi
- Mg-Al alaşım
- Ağırlık (batarya dahil)
- 3,5 kg
- Tetikleme Modu
- AED modu
- Aksesuarlar
- Ethernet ve güç hatlı manyetik konnektör kablosu
- Çalışma Sıcaklığı / Nem
- 10~35°C / %15~80
