SG HealthCare — Jumong Serisi

Jumong General
Floor Rail

ULTIMATE CHOICE IN CONVENTIONAL SYSTEM

Tüp standı ve duvar standının aynı zemin rayı üzerinde birlikte hareket ettiği kompakt yapılandırma; düzgün hareket ve ekonomik oda yerleşimi sunar.

40/50 kW

Jeneratör

360°

Tüp Rotasyonu

Film/CR/FPD

Genişletilebilirlik

Yükseltilebilir

Teklif İsteyin Teknik Bilgi Alın

SG HealthCare Jumong General Floor Rail — ortak zemin rayı üzerinde tüp ve duvar standı

Ürün Hakkında

Ortak Rayda,
Kompakt Oda Yerleşimi

Jumong General Floor Rail, komple radyografik prosedür yelpazesi için ideal bir çözüm sunan ve yüksek maliyetli oda modifikasyonu ihtiyacını ortadan kaldıran floor rail konvansiyonel X-ray sistemidir. Tüp standı ve duvar standı tek bir zeminde konumlanan ray üzerinde birlikte hareket eder; bu yapı düzgün hareket (smooth movement) ve kompakt oda yerleşimi sağlar. Film, CR ve Flat Panel Detector ile geniş genişletilebilirlik sunar; DR yükseltmesine uygundur.

SG HealthCare Jumong General Floor Rail — tek sahne stüdyo görünümü

01
Floor Rail Tüp ve Duvar Standı
Tüp standı ve duvar standı aynı zemin rayı üzerinde konumlanır; düzgün hareket ve kompakt oda yerleşimi sağlar.
02
Geniş Genişletilebilirlik
Film, CR ve Flat Panel Detector seçenekleriyle uyumlu; DR yükseltmesine hazır altyapı.
03
4 Yönlü Masa
150 kg yük kapasiteli masa, boyuna ve enine hareket ile hasta konumlandırma esnekliği.
04
Ekonomik ve Dayanıklı
Yüksek maliyetli oda modifikasyonu gerektirmeyen, dayanıklı ve ekonomik konvansiyonel sistem.

Mekanik Tasarım

Ortak Zemin Rayı Mimarisi

Jumong General Floor Rail'de tüp standı ve duvar standı, ayrı ayrı sabit noktalara değil aynı zemin rayına monte edilir. Bu yapı, iki standın senkronize ve düzgün hareket etmesini sağlayarak oda içi yerleşimi daha kompakt hale getirir — özellikle dar radyografi odalarında avantaj sunar.

Tüp Standı Yüksekliği

2.060 mm

Ortak Ray Genişliği

2.440 mm

Dikey Hareket

1.165 mm ± 5 mm

Yatay Hareket

1.885 mm ± 5 mm

Duvar Standı Yüksekliği

1.912 mm

Grid

103L 10:1, 100/180 cm

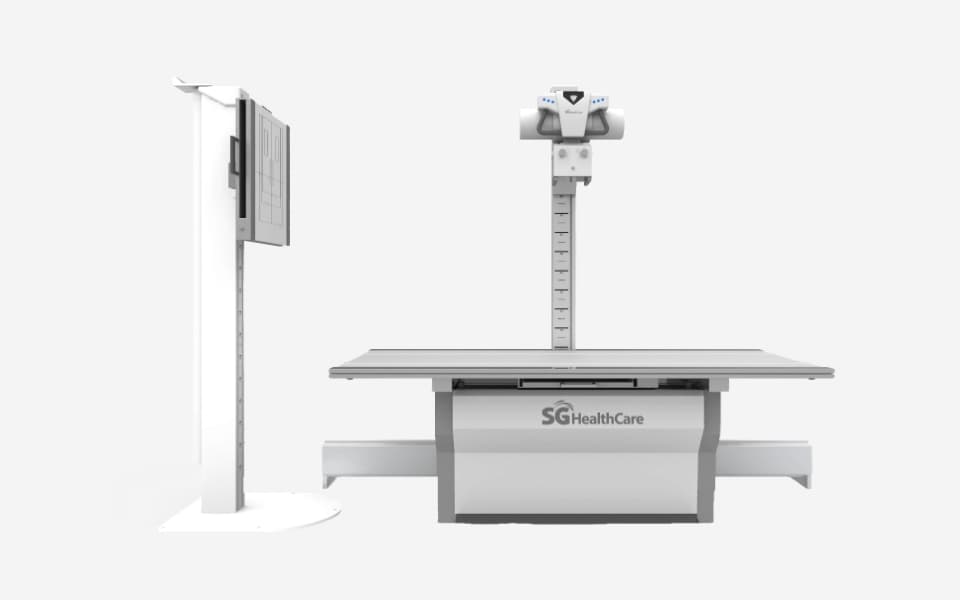

Jumong General Floor Rail — zemin rayı üzerinde tüp ve duvar standı

İş Akışı ve Yükseltme Yolu

Film'den DR'ye Kademeli Geçiş

Bugün: Film veya CR

Mevcut Film veya CR kaset iş akışıyla düşük başlangıç yatırımı ile devreye alınır.

Yarın: Flat Panel Detector

Aynı mekanik altyapı üzerinde Flat Panel Detector ile tam dijital DR'ye yükseltilebilir.

Opsiyonel: DAP & Touch Konsol

DAP arayüzü ve dokunmatik jeneratör konsolu ile klinik iş akışı ileri seviyede genişletilebilir.

Klinik Kullanım

Klinik Uygulama Alanları

Genel Radyoloji
Genel tanısal görüntüleme uygulamaları
Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Acil Servis
Hızlı tanı ve kritik hasta yönetimi
Göğüs Hastalıkları
Akciğer ve toraks patolojileri

Klinik Görüntüler

Jumong Platformu — Görüntü Kalitesi

SG HealthCare'in Jumong serisi genelinde paylaşılan klinik referans görüntü seti; genel radyoloji kapsamındaki temel inceleme türlerini gösterir.

ToraksPA Projeksiyon
Torasik OmurgaAP Projeksiyon
LomberLateral Projeksiyon
PelvisAP Projeksiyon
KalçaBilateral AP
KafatasıPA Projeksiyon
OmuzLateral Projeksiyon
DizLateral Projeksiyon

Teknik Veriler

Teknik Özellikler

Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.

Teknik döküman isteyin

Model: Jumong General Floor Rail
Jeneratör: 40 kW / 50 kW
Tüp: Toshiba E7239X / E7252X, Dönen Anot
Tüp / Duvar Standı: Ortak Floor Rail, 360° Rotasyon
Masa Yük Kapasitesi: 150 kg
Genişletilebilirlik: Film / CR / Flat Panel Detector, DR Upgradable
