M40
Serisi

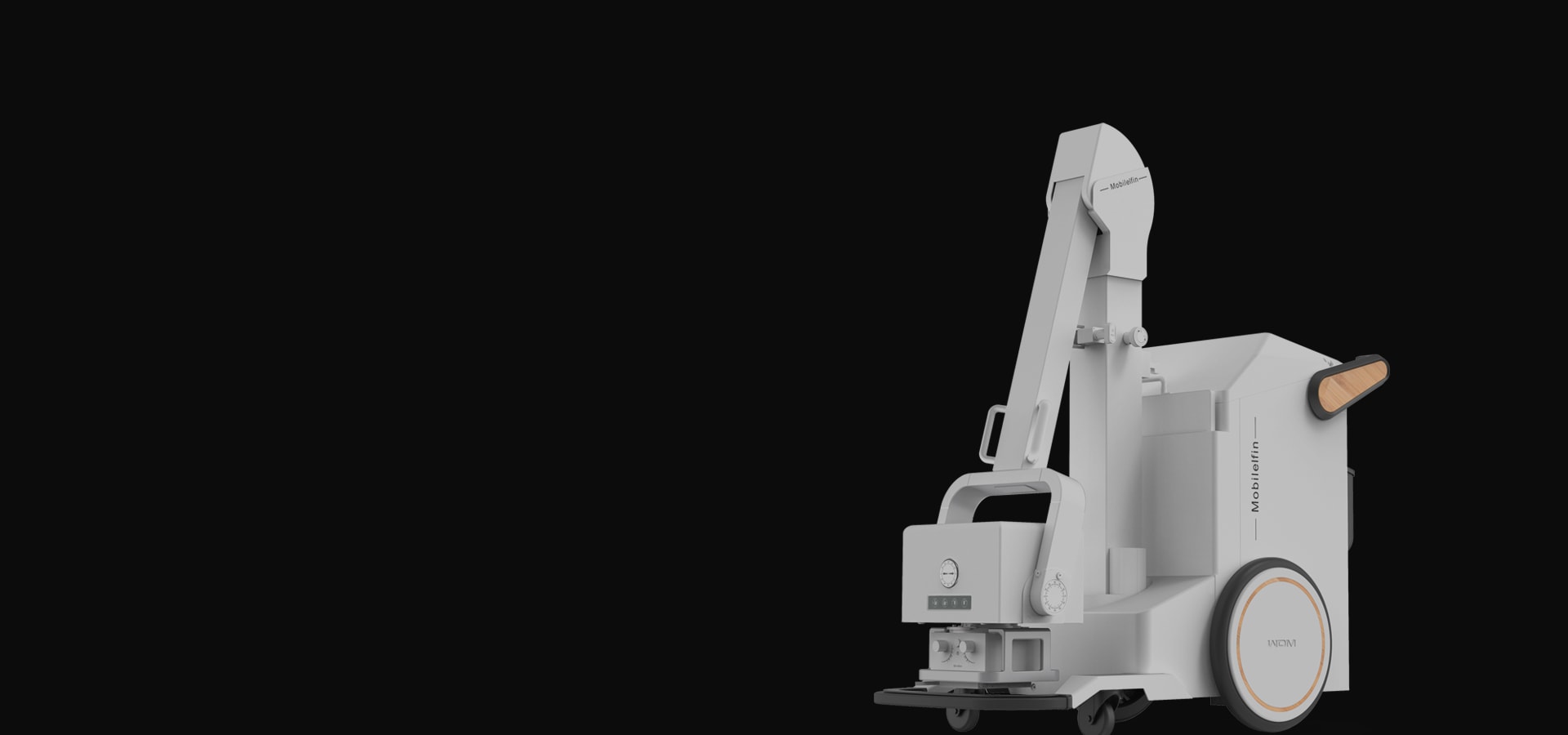

Katlanabilir kol tasarımı ve kablosuz HD flat panel ile hasta başında sabit DR'ye kıyaslanabilir görüntü kalitesi sunan çevik mobil DR sistemi.
40 kW
Maks. Güç Çıkışı
43×43 cm
Kablosuz FPD
1000+
Pozlama Kapasitesi
360°
Sıfır Yarıçap Dönüş
Ürün Hakkında
Akıllı ve çevik,
hasta başı görüntüleme

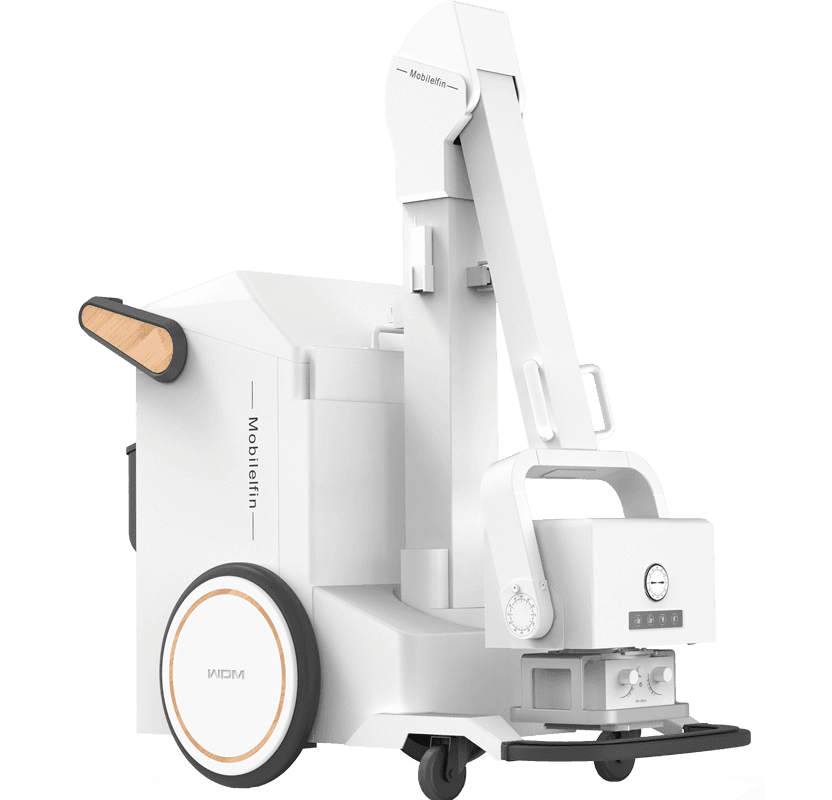

M40 Serisi, akıllı ve çevik tasarımıyla "Mobilelfin" adıyla anılan katlanabilir kol mobil DR sistemidir. Elektrikli yardımlı hareket ve 360° sıfır yarıçaplı dönüş kabiliyeti ile dar koridorlarda kolaylıkla manevra yapılabilir. 43×43 cm kablosuz HD flat panel (≤3,5 kg) ile yüksek gri tonlamalı görüntü elde edilir. Tek şarjda bin pozlamaya kadar karşılayan büyük kapasiteli batarya, kablosuz RF uzaktan pozlama kontrolü ve DICOM 3.0 ile PACS uyumu ile verimli iş akışı sağlanır. Opsiyonel Tele-Eye Görselleştirme Sistemi ile uzaktan pozlama kontrolü desteklenir.
01
Akıllı ve Çevik Tasarım
360° sıfır yarıçaplı dönüş ve elektrikli yardımlı hareket ile koğuş, YBÜ ve ameliyathane gibi dar ortamlarda kolay manevra.
02
HD Kablosuz Flat Panel
43×43 cm kablosuz hafif FPD (≤3,5 kg); 35×43 cm opsiyonel boyut ile yüksek gri tonlamalı, düşük dozda hızlı görüntüleme.
03
Güçlü Batarya Ömrü
Büyük kapasiteli batarya paketi tek şarjda bin pozlamaya kadar AC güç kaynağı gerektirmeden bağımsız çalışma sağlar.
04
Kablosuz RF Uzaktan Pozlama
Bölmeden uzaktan pozlama kontrolü; DICOM 3.0 ve PACS uyumu ile klinik bilgi sistemlerine sorunsuz entegrasyon.
Temel Teknolojiler
Mühendislik Odaklı,
Klinik Kullanıma Hazır
Wandong Medical "Mobilelfin" ailesinin bir parçası olan M40 Serisi, her tasarım kararını klinik kullanıma göre şekillendirir; hasta başı görüntülemede tutarlı ve güvenilir performans hedefler.
Sabit DR’ye Kıyaslanabilir Görüntü Kalitesi
Wandong Medical’in üretici brosüründe belirtildiği üzere, M40 Serisi sabit DR sistemlerine kıyaslanabilir görüntü kalitesi sunacak şekilde tasarlanmıştır.
Üstün Sistem Entegrasyonu
İyi damping performansı ile birlikte sistem kararlılığı ve dayanıklılığı; yoğun klinik kullanımda tutarlı mekanik performans.
Yatak Başı Kullanım İçin Özel Gövde Tasarımı
Koğuşta yatak başı operasyona uygun özel çerçeve yapısı ve boyutlandırma ile dar alanlarda pratik kullanım.

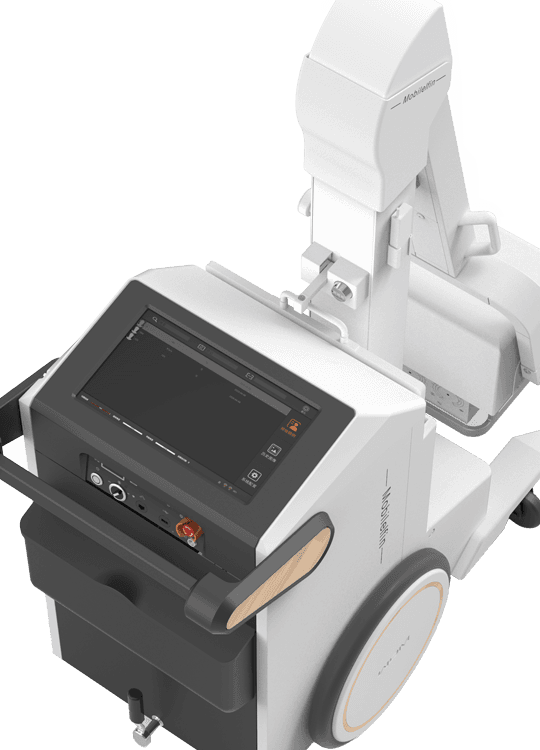

Jeneratör ve Görüntüleme Sistemi
Yüksek Güç,
Kusursuz Görüntüleme

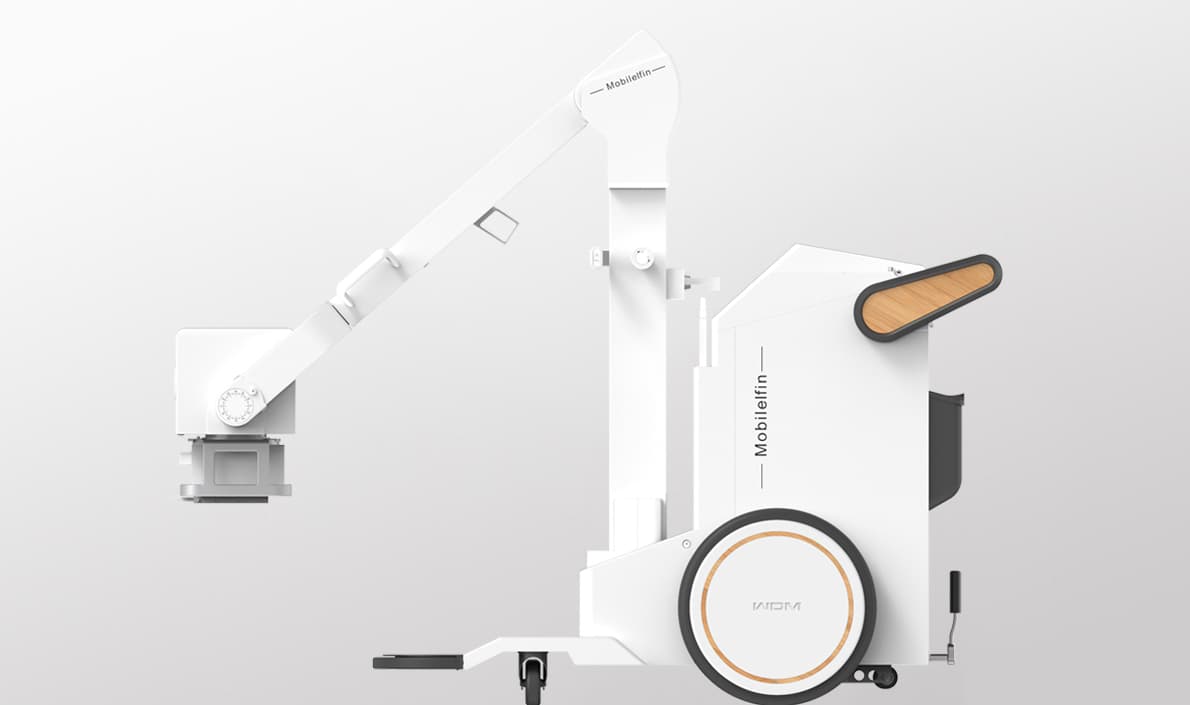

Kalın vücut bölgelerinin radyografi ihtiyacını karşılayan yüksek güç çıkışı; 17,68 kg self-developed ultra-hafif monoblok X-ışını kaynağı ile katlanabilir kol üzerinde düşük ağırlık ve yüksek manevra kabiliyeti.
40 kW
Maks. Çıkış Gücü
125 kV
Maks. Tüp Voltajı
500 mA
Maks. Tüp Akımı
400 mAs
Maks. mAs
17,68 kg — self-developed ultra-hafif monoblok X-ışını kaynağı.
Dedektör ve Görüntü Kalitesi
Kablosuz HD
Flat Panel
Wireless FPD, klinik uygulamalarda kablo kısıtı olmadan hızlı konumlandırma imkânı sunar; düşük doz ve yüksek kaliteli hızlı görüntüleme ile hasta başı çekimlerde sabit DR'ye kıyaslanabilir sonuçlar hedeflenir.
Kablosuz FPD, Klinik Kullanım için Elverişli
Kablosuz flat panel dedektör, koğuş ve YBÜ gibi ortamlarda kablo kısıtı olmadan hızlı konumlandırma sağlar.
Düşük Doz, Yüksek Kaliteli Hızlı Görüntüleme
Düşük dozda yüksek kaliteli ve hızlı görüntü elde etme; hasta ve sağlık çalışanı için optimize edilmiş pozlama.
İki Opsiyonel FPD Boyutu
43×43 cm standart boyut yanında 35×43 cm opsiyonel FPD boyutu ile farklı çekim ihtiyaçlarına uyum.
Hafif Kablosuz Panel
≤3,5 kg ağırlığındaki kablosuz FPD, tekrarlayan pozisyonlamada ergonomik kullanım sağlar.
Akıllı Hareket Kabiliyeti
Dar Koridorlarda
Kolay Manevra

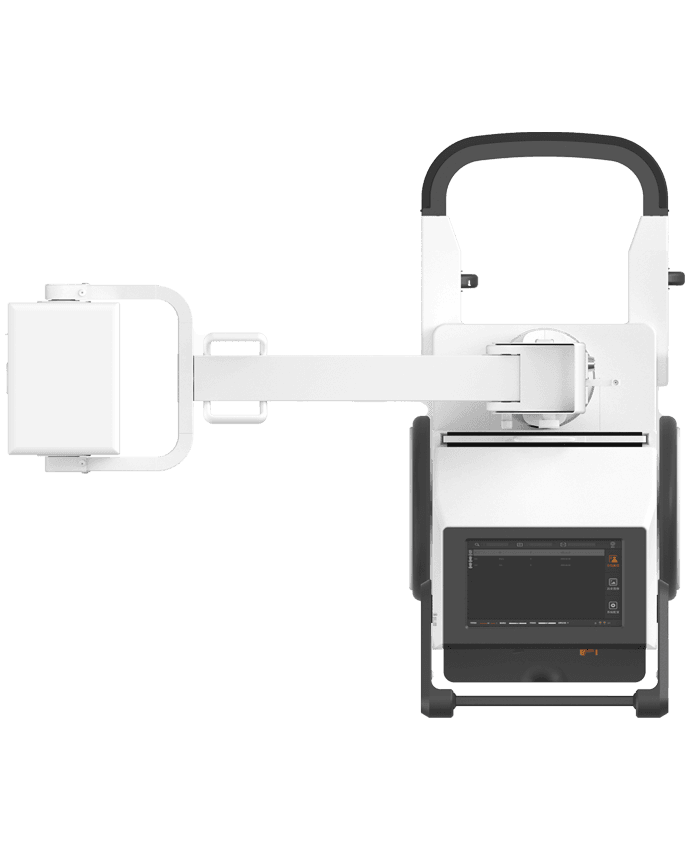

Katlanabilir kol tasarımı ve elektrikli yardımlı hareket, M40 Serisi'nin koğuş, YBÜ ve ameliyathane gibi kısıtlı alanlarda hızlı ve güvenli konumlandırılmasını sağlar.
360° Sıfır Yarıçaplı Dönüş
Zero radius steering ile dar koridor ve asansörlerde dönüş yarıçapı gerektirmeden manevra imkânı.
1468mm Sürücü Görüş Yüksekliği
Yüksek konumlandırılmış görüş noktası, sürüş sırasında engelsiz görüş alanı sağlar.
613mm Hasta Yatağına Erişim Mesafesi

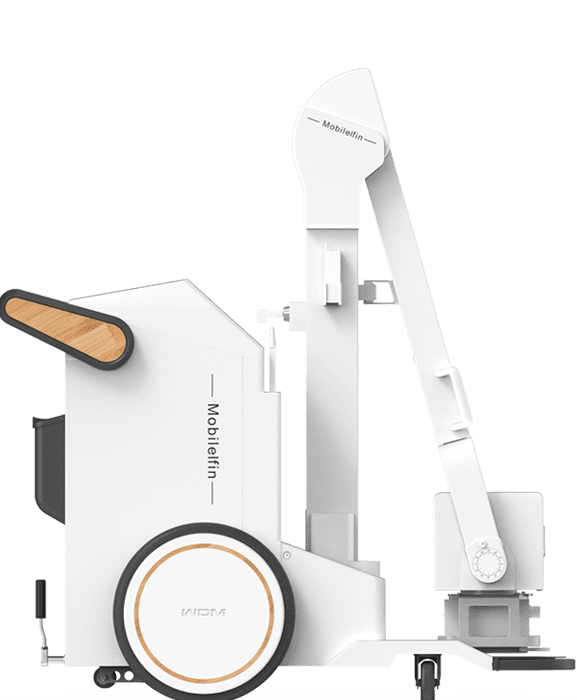

Kompakt gövde tasarımı, cihazın hasta yatağına yakın konumlandırılmasına ve rahat erişime imkân tanır.
20kg Maks. Çekme Kuvveti
240 kg (manuel versiyon) gövde ağırlığına karşın düşük çekme kuvveti gereksinimi; opsiyonel elektrikli tahrik versiyonu mevcuttur.
Tüp Koruması ve Frenli Tutamak
Tüp koruması için ön tampon, freni bırakmak için tutamak çubuğu ve engel aşımı için yardımcı pedal ile güvenli kullanım.
Batarya ve İş Akışı
Bağımsız Çalışma, Zahmetsiz Pozlama
Büyük kapasiteli batarya paketi ve kablosuz pozlama kontrolü, hasta başında AC güç kaynağına bağımlı kalmadan verimli ve güvenli bir iş akışı sunar.
Dayanıklı Batarya Performansı
Büyük kapasiteli batarya paketi AC güç kaynağı olmadan 1000+ pozlamayı destekler; hızlı şarj ve çok kademeli şarj ile batarya kapasite kaybı azaltılır.
Kablosuz RF Uzaktan Pozlama
Bölmeden kablosuz RF uzaktan pozlama kontrolü ile sağlık çalışanı radyasyon alanından güvenle uzaklaşabilir.
Opsiyonel Tele-Eye Görselleştirme
Opsiyonel Tele-Eye Pozlama Görselleştirme Sistemi ile bölmeden görsel hasta pozisyonlama ve uzaktan pozlama önizlemesi.
Klinik Görüntüler
Görüntüleme Kalitesi
M40 Serisi kablosuz flat panel dedektörü ile elde edilen, üretici brosüründen alınan klinik dijital radyografi görüntüleri.
Göğüs (AP)
Servikal Omurga (Lateral)
Toraks (Lateral)
Diz (Bilateral)
El (PA)
Ayak (Bilateral)
Klinik Kullanım
Klinik Uygulama Alanları
Yoğun Bakım
Yoğun bakım hastaları için tanısal görüntüleme
Acil Servis
Hızlı tanı ve kritik hasta yönetimi
Genel Radyoloji
Genel tanısal görüntüleme uygulamaları
Göğüs Hastalıkları
Akciğer ve toraks patolojileri
Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Teknik Veriler
Teknik Özellikler
Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.
Teknik döküman isteyin- Model
- M40-1 / M40-1A
- Sınıflandırma
- Katlanabilir Kol Mobil DR
- Güç Çıkışı
- 32 kW / 40 kW (opsiyonel)
- Maks. Tüp Voltajı / Akımı
- 125 kV / 500 mA
- Maks. mAs
- 400 mAs
- Monoblok Ağırlığı
- 17,68 kg
- FPD Boyutu
- 43×43 cm (35×43 cm opsiyonel)
- FPD Ağırlığı
- ≤3,5 kg (kablosuz)
- Batarya Kapasitesi
- 1000+ pozlama (AC'siz)
- Ağırlık (Manuel Versiyon)
- 240 kg
- Dönüş Yarıçapı
- 360° Sıfır Yarıçap
- Maks. Çekme Kuvveti
- 20 kg
- Sürücü Görüş Yüksekliği
- 1468 mm
- Hasta Yatağına Erişim Mesafesi
- 613 mm
- Bağlantı
- DICOM 3.0, PACS uyumlu
