M50
Serisi
Yeni nesil 100µm kablosuz dedektör ve 50kW güç çıkışı ile hasta başı görüntülemede üst segment performans sunan Mobilelfin platformu.
50 kW
Maks. Güç Çıkışı
100 µm
FPD Piksel Aralığı
80 km
Hareket Menzili
IP56
Koruma Sınıfı
Ürün Hakkında
Yeni nesil,
yüksek çözünürlüklü görüntüleme

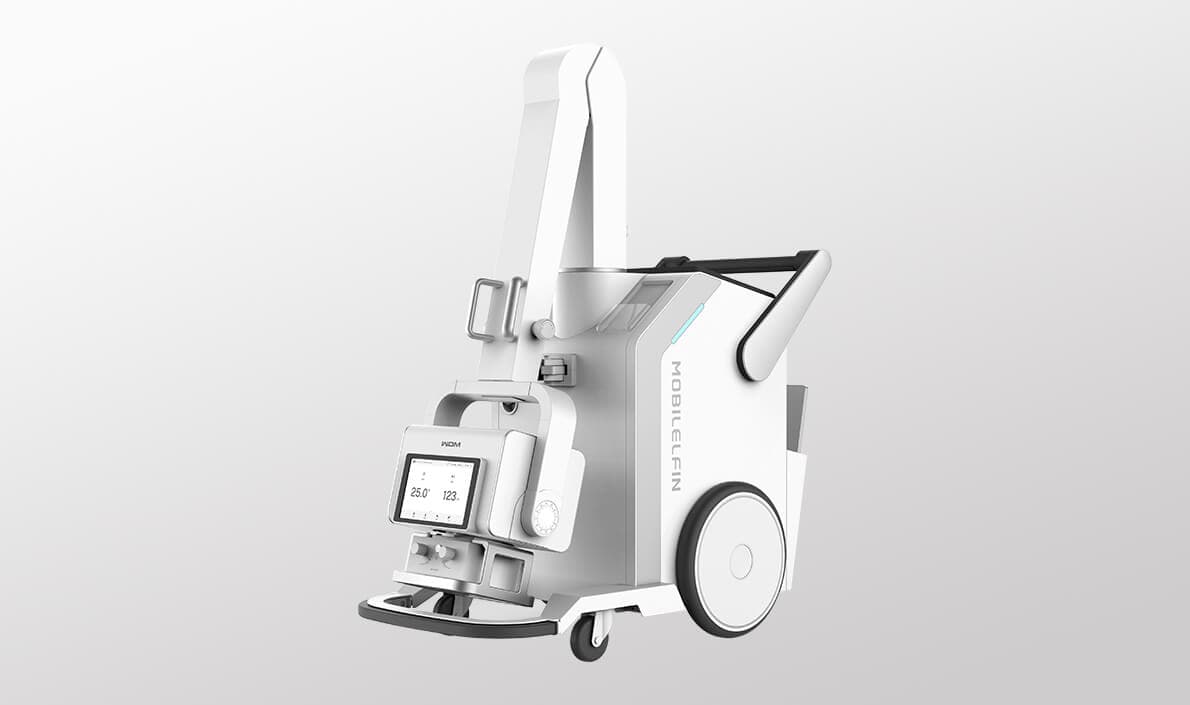

M50-1A, "Mobilelfin" ailesinin yeni nesil 100µm dedektörlü mobil DR sistemidir. 100µm/139µm piksel aralıklı, 2,4/5,0GHz çift bant kablosuz FPD ile yüksek tanımlı görüntüleme sağlar; IP56 koruma sınıfı ve opsiyonel 24×30 cm 100µm FPD ile klinik esneklik sunar. 50kW yüksek güç çıkışı ve 300kHU anod ısı kapasitesi güçlü ve kararlı pozlama performansı sağlar. Tele-Eye Pozlama Görselleştirme Sistemi; bölmeden görsel hasta pozisyonlama, gerçek zamanlı duruş gözlemi ve uzaktan pozlama önizlemesiyle özellikle yenidoğan, bebek ve kritik durumdaki hastalar için tekrarlanan pozlamayı önler. 250kg hafif gövde tasarımı, 15° tırmanma kabiliyeti ve elektrikli yardımlı hareketle 80km'ye kadar uzun mesafeli kullanım desteklenir.
01
100µm Kablosuz FPD
100µm/139µm piksel aralıklı, 2,4GHz/5,0GHz çift bant kablosuz flat panel; 43×43 cm geniş görüntüleme alanı, IP56 koruma sınıfı.
02
50kW Yüksek Güç
50kW güç çıkışı ve 300kHU anod ısı kapasitesi ile güçlü ve uzun ömürlü pozlama performansı.
03
Opsiyonel Tele-Eye Görselleştirme
Bölmeden görsel hasta pozisyonlama, gerçek zamanlı duruş gözlemi ve uzaktan pozlama önizlemesi; yenidoğan ve kritik hastalar için tekrarlanan pozlamayı önler.
04
Esnek ve Çevik Tasarım
250kg hafif gövde, 15° tırmanma kabiliyeti ve elektrikli yardımlı hareketle tek şarjla 80km'ye kadar uzun mesafeli kullanım.
Temel Teknolojiler
Kompakt Gövde,
Sınırsız Erişim
M50 Serisi, dar gövde ve hafif tasarımıyla genel koğuş, YBÜ ve asansör gibi rutin kullanım senaryolarını kolaylıkla yönetir; hasta başında sabit DR'ye kıyaslanabilir görüntü kalitesi hedefler.
Dar Gövde, Hafif Tasarım
Wandong Medical'in üretici brosüründe belirtildiği üzere, dar gövde ve hafif tasarım koğuş, YBÜ ve asansör gibi ortamlarda kolay yönetim sağlar.

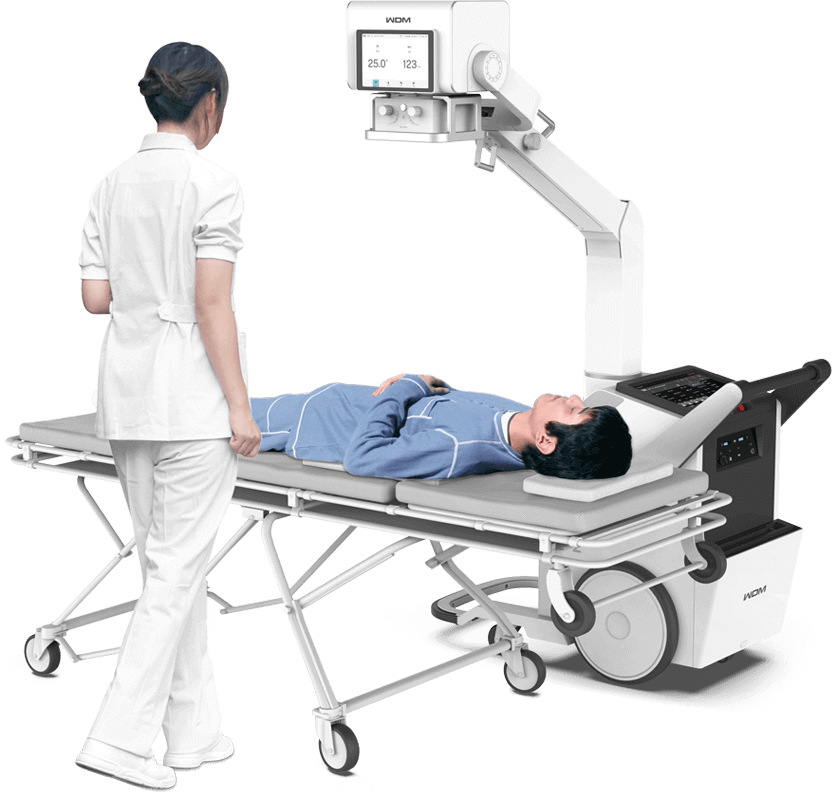

Yatak Başı Tanıya Hazır
Küçük gövde ölçüsü dar geçişlere erişimi kolaylaştırır; hasta başı tanı için pratik ve hızlı konumlandırma sunar.
Enfeksiyon Kontrolüne Uygun Kapalı Yapı
Entegre tasarım, dışarıda kablo bulunmaması ve özel kaplamalı yüzeyler hızlı ve kolay dezenfeksiyon sağlar; enfeksiyon bulaşını önlemeye yönelik kapalı gövde yapısı.
Jeneratör ve Görüntüleme Sistemi
Güçlü Çıkış,
Kalıcı Pozlama Performansı

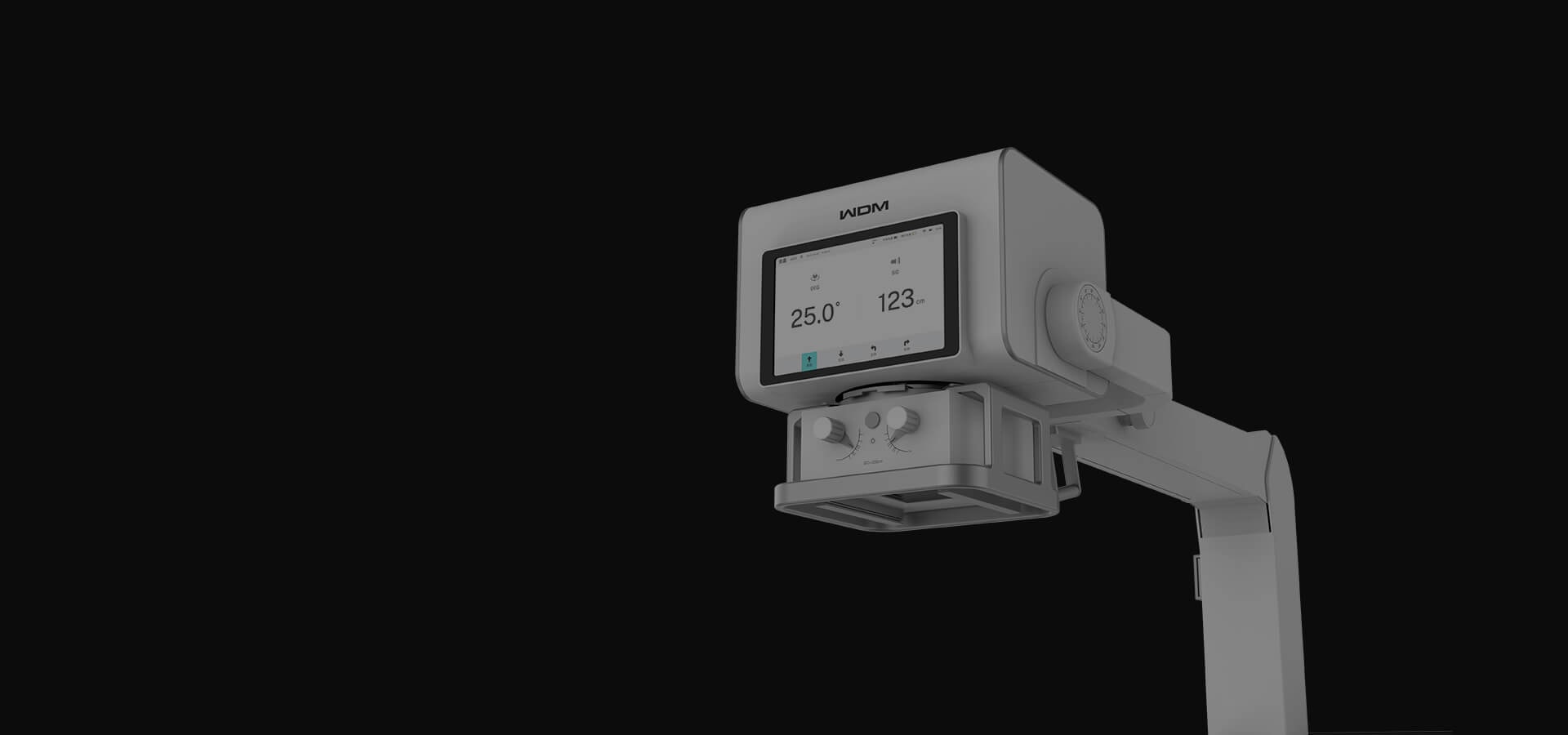

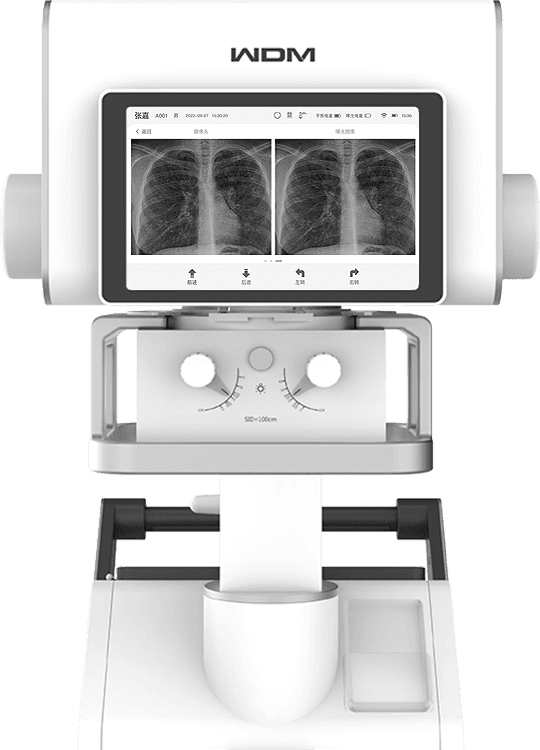

Tube LCD Screen kapsamlı bilgi görüntüleme ve akıllı tek dokunuşla çalıştırma sunar; şebeke güç bağlantısı altında pozlama desteklenir. 50kW güç çıkışı ve 300kHU anod ısı kapasitesi güçlü ve uzun ömürlü pozlama performansı sağlar.
50 kW
Yüksek Güç Çıkışı
300 kHU
Anod Isı Kapasitesi

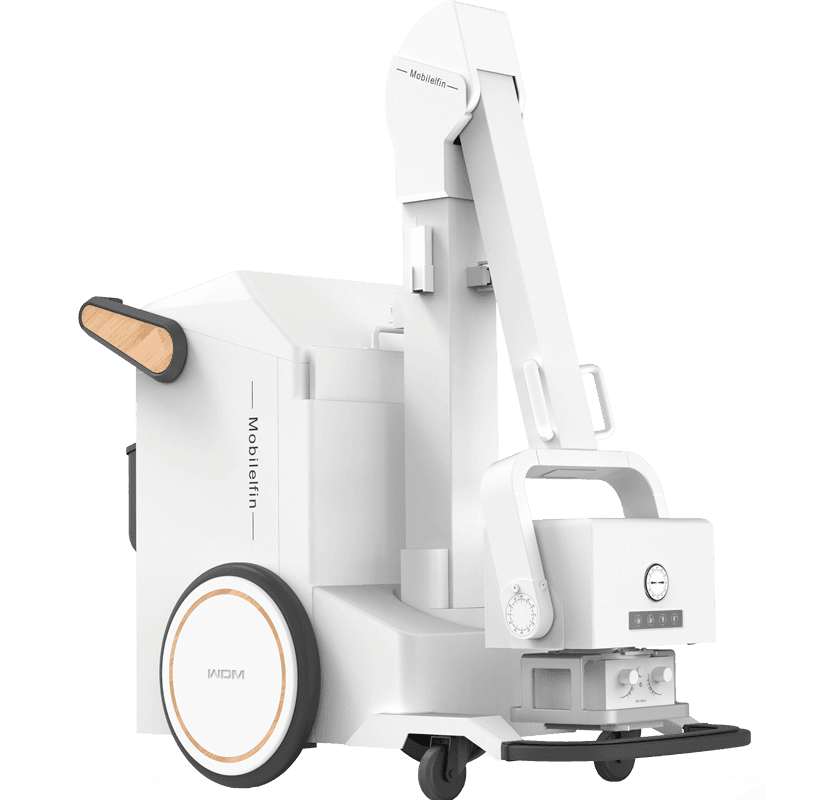

M40 Serisi'ne kıyasla — 40kW yerine 50kW güç çıkışı ve verilerle doğrulanmış 300kHU anod ısı kapasitesi ile daha yoğun pozlama programlarına uygundur.
Dedektör ve Görüntü Kalitesi
100µm Yeni Nesil
Dedektör
M40 Serisi'nin standart kablosuz FPD'sinden farklı olarak, M50 Serisi 100µm/139µm piksel aralıklı yeni nesil dedektör ve çift bant kablosuz iletişimle daha yüksek tanımlı görüntüleme sunar.
2,4GHz / 5,0GHz Çift Bant Kablosuz İletim
Çift bant kablosuz aktarım teknolojisi ile klinik ortamlarda kararlı ve hızlı görüntü iletimi.
100µm / 139µm Piksel Aralığı
Net ve dayanıklı kablosuz flat panel dedektör; 43×43 cm geniş görüntüleme alanı, 24×30 cm 100µm FPD opsiyonel.
IP56 Koruma Sınıfı (100µm FPD)
Dedektör otomatik şarj olur; aşırı şarj/aşırı akım koruması batarya kapasite kaybını azaltır.
Düşük Doz, Yüksek Kaliteli Görüntüleme
DICOM yapılandırılmış doz raporu ile radyasyon dozu izlenir (opsiyonel DAP metre gerektirir); şebeke güç bağlantısı altında pozlama desteklenir.
Akıllı Hareket Kabiliyeti
Uzun Mesafe,
Zahmetsiz Manevra
Elektrikli yardımlı hareket sistemi ve esnek çok eksenli katlanabilir kol, M50 Serisi'nin geniş hastane kampüslerinde ve kısıtlı alanlarda hızlı, güvenli konumlandırılmasını sağlar.
80km Uzun Mesafeli Hareket
Elektrikli yardımlı hareket sistemi tek şarjla 80km'ye kadar uzun mesafeli kullanım destekler.
250kg Hafif Gövde Tasarımı
Küçük ve hafif gövde, kapsamlı tanısal ihtiyaçları karşılarken kolay hareket sağlar.
15° Tırmanma Kabiliyeti
Rampa ve küçük basamakları aşabilen tırmanma kabiliyeti ile hastane içi geçişlerde süreklilik.
Eğimli Gövde Tasarımı — Engelsiz Görüş
Inclined design ile sürüş sırasında engelsiz görüş alanı sağlanır; tek elle kolay hareket ve kullanım.

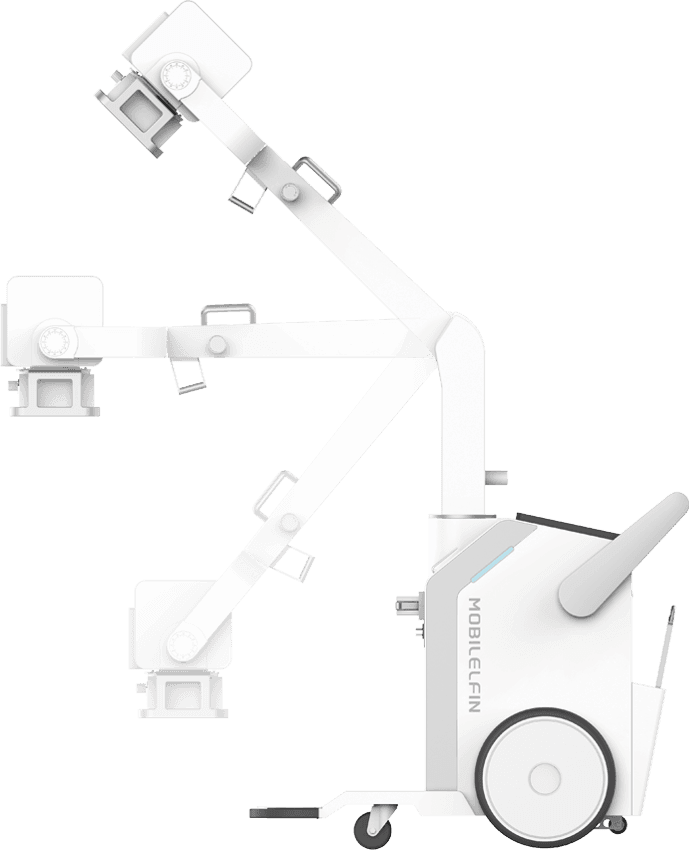

Esnek Çok Eksenli Kol Hareketi
Katlanabilir kolun esnek çok eksenli eklem hareketi geniş bir konumlandırma yelpazesini hızlıca kapsar.
Batarya ve İş Akışı
Akıllı Kilit, Korumalı Batarya
Dedektör otomatik şarj olur ve aşırı şarj/aşırı akım koruması batarya kapasite kaybını azaltır; tek tuşla akıllı kilit açma sistemi katlanır kolun hızlı ve güvenli serbest bırakılmasını sağlar.
Tek Tuşla Akıllı Kilit Açma
Akıllı kilit mekanizması katlanır kolun tek elle serbest bırakılmasını sağlar; hızlı ve zahmetsiz konumlandırma.
Doğrulanmış Batarya ve Doz Güvenliği
Dedektör otomatik şarj; aşırı şarj/aşırı akım koruması ile azaltılmış batarya kapasite kaybı.
DICOM yapılandırılmış doz raporu ile radyasyon dozu izleme (opsiyonel DAP metre gerektirir).
Opsiyonel Tele-Eye Pozlama Görselleştirme Sistemi ile bölmeden uzaktan pozlama önizlemesi.
Klinik Görüntüler
Görüntüleme Kalitesi
M50 Serisi 100µm kablosuz flat panel dedektörü ile elde edilen, üretici brosüründen alınan klinik dijital radyografi görüntüleri.
Göğüs (AP)

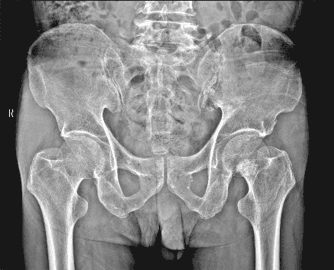

Pelvis / Kalça

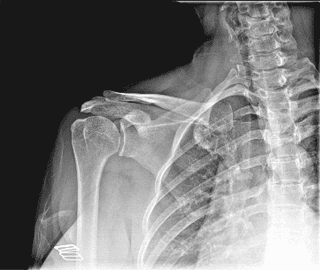

Omuz — Fiksasyon
Lomber Omurga (Lateral)
El (PA)
Ayak (Lateral)
Klinik Kullanım
Klinik Uygulama Alanları
Yoğun Bakım
Yoğun bakım hastaları için tanısal görüntüleme
Acil Servis
Hızlı tanı ve kritik hasta yönetimi
Yenidoğan Yoğun Bakımı
Yenidoğan yoğun bakım görüntülemesi
Neonatoloji
Yenidoğan ve bebek görüntüleme
Ameliyathane
Ameliyat planlama ve intraoperatif görüntüleme
Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Teknik Veriler
Teknik Özellikler
Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.
Teknik döküman isteyin- Model
- M50-1A
- Sınıflandırma
- Tele-Eye Katlanabilir Kol Mobil DR
- Güç Çıkışı
- 50 kW
- Anod Isı Kapasitesi
- 300 kHU
- FPD Piksel Aralığı
- 100 µm / 139 µm
- FPD Boyutu
- 43×43 cm (24×30 cm 100µm opsiyonel)
- Kablosuz Bağlantı
- 2,4GHz / 5,0GHz Çift Bant
- Koruma Sınıfı
- IP56 (100µm FPD)
- Ağırlık
- 250 kg
- Hareket Menzili
- 80 km (tek şarj)
- Tırmanma Kabiliyeti
- 15°
- Bağlantı
- DICOM Yapılandırılmış Doz Raporu (RDSR)
- Doz İzleme
- DAP metre ile radyasyon dozu izleme (opsiyonel DAP metre)
- Dedektör Şarjı
- Otomatik şarj; aşırı şarj/aşırı akım koruması
- Kilit Mekanizması
- Tek Tuşla Akıllı Kilit Açma (katlanır kol)
- Tele-Eye Görselleştirme
- Opsiyonel
