Mobil DR Sistemleri
M40 / M50 Serisi
Hasta başı dijital radyografi için iki model. Ortak katlanabilir kol platformu, kablosuz flat panel dedektör ve DICOM 3.0 / PACS uyumlu iş akışıyla M40 Serisi'nin çevik tasarımından M50 Serisi'nin 100µm dedektör çözünürlüğüne kesintisiz klinik süreklilik.
Ürün Portföyü
Hangi Mobilelfin Modeli Hastanenize Uygun?
Aynı katlanabilir kol platformu, farklı güç çıkışı ve dedektör çözünürlüğü. M40 Serisi'nden M50 Serisi'nin 100µm FPD kapasitesine kesintisiz klinik süreklilik.
M40 Serisi
Akıllı ve Çevik, Kompakt Katlanabilir Kol Genel koğuş, YBÜ, acil servis ve ameliyathane ortamlarında hasta başı görüntüleme için 360° sıfır yarıçaplı dönüş kabiliyeti ve güçlü batarya ömrüyle tasarlanmış esnek mobil DR platformu.
M50 Serisi
Yeni Nesil 100µm Dedektörlü Mobil DR Yüksek çözünürlüklü 100µm/139µm FPD ve Tele-Eye Pozlama Görselleştirme Sistemi ile bölmeden görsel hasta pozisyonlama sunan; yenidoğan, YBÜ ve kritik hasta popülasyonuna yönelik üst segment mobil DR platformu.
Mobil Dijital Radyografi Nedir?
Görüntülemeyi Hastaya Taşıyan,
Sabit DR'ye Denk Görüntü Kalitesi.

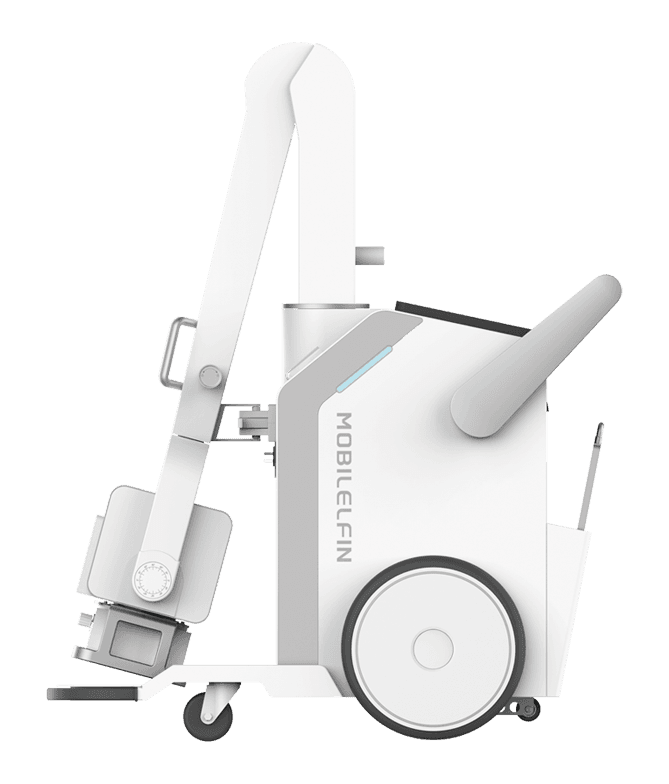

Mobil dijital radyografi (Mobil DR), yatağından kaldırılamayan yoğun bakım, acil servis ve ameliyathane hastalarında görüntüleme cihazının hastaya taşınmasını sağlar. Wandong Medical'ın "Mobilelfin" ailesi, katlanabilir kol tasarımı ve kablosuz flat panel dedektör ile sabit DR sistemlerine kıyaslanabilir görüntü kalitesini hasta başında sunar. M40 Serisi ve M50 Serisi, ortak katlanabilir kol platformu üzerinde farklı güç çıkışı ve dedektör çözünürlüğü yapılandırmalarıyla bu ihtiyacı karşılar.
40-50kW
Jeneratör Gücü
M40 Serisi 40kW'dan M50 Serisi 50kW'a güç aralığı
100µm
FPD Piksel Aralığı
M50 Serisi kablosuz dedektör çözünürlüğü
80km
Hareket Menzili
M50 Serisi tek şarjla kat edilebilir mesafe
1000+
Pozlama
M40 Serisi tek şarjda AC'siz pozlama kapasitesi
Klinik Uygulama Alanları
Yatağından Kaldırılamayan Hastalar İçin
Hasta Başı Görüntüleme
Katlanabilir kol tasarımı ve kompakt gövde ile M40 ve M50 Serisi, koğuş, yoğun bakım, acil servis, ameliyathane ve asansör gibi dar alanlarda kolaylıkla manevra edebilir. Kablosuz flat panel dedektör, hasta başında sabit DR sistemine kıyaslanabilir görüntü kalitesi sağlar.
Yoğun Bakım (YBÜ)
Ağır ve hareket ettirilemeyen hastalarda hasta başı göğüs ve iskelet sistemi görüntülemesi.
Acil Servis
Travma ve akut vakalarda hızlı, hasta başı dijital radyografi ile zaman kaybının önlenmesi.
Yenidoğan Yoğun Bakım
Tele-Eye Pozlama Görselleştirme Sistemi ile yenidoğan ve bebeklerde tekrarlanan pozlamanın önlenmesi.
Ameliyathane
Katlanabilir kol tasarımı ile ameliyathane içinde dar alanlarda intraoperatif görüntüleme.
Ortopedi
Kemik ve eklem patolojilerinin hasta başı yüksek çözünürlüklü dijital görüntülenmesi.
Genel Radyoloji
Koğuş ve elevatör gibi dar alanlarda kompakt gövde ile genel radyografi uygulamaları.
Klinik Görüntüler
M40 ve M50 Serisi ile elde edilen intraoperatif ve hasta başı dijital radyografi görüntüleri.
Omuz — Fiksasyon
Diz (Bilateral)
Pelvis / Kalça
Servikal Omurga
Göğüs
Göğüs (Bilateral Omuz)
Mühendislik — 01 / Tüp ve Güç
Sabit DR'ye Kıyaslanabilir Güç Çıkışı
Self-developed ultra-hafif monoblok X-ışını kaynağı (17,68 kg), M40 Serisi'nde 40kW güç çıkışı, 125kV maks. tüp voltajı, 500mA maks. tüp akımı ve 400mAs ile kalın vücut bölgelerinin radyografi ihtiyacını karşılar. M50 Serisi'nde bu temel, 50kW güç çıkışı ve 300kHU anod ısı kapasitesiyle daha yoğun pozlama programları için genişletilmiştir.
Self-Developed Ultra-Hafif Monoblok
17,68 kg monoblok X-ışını kaynağı, katlanabilir kol üzerinde düşük ağırlık ve yüksek manevra kabiliyeti sağlar.
Kalın Vücut Bölgesi Radyografisi
M40 Serisi 40kW / 125kV / 500mA / 400mAs çıkış değerleriyle kalın vücut bölgelerinde yüksek kaliteli görüntüleme sağlar.
Yüksek Anod Isı Kapasitesi
M50 Serisi'nin 300kHU anod ısı kapasitesi, yoğun pozlama programlarında güvenilirliği ve tüp ömrünü korur.
Ortak Monoblok Mühendisliği — M40 Serisi'nin 40kW'ından M50 Serisi'nin 50kW / 300kHU kapasitesine
Mühendislik — 02 / Dedektör

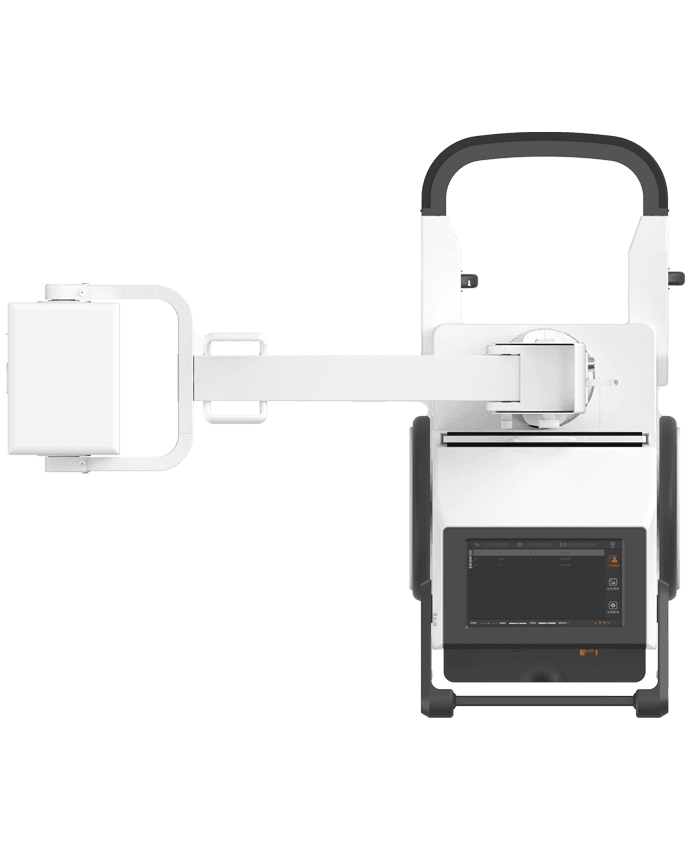

Kablosuz Flat Panel, Yüksek Tanımlı Görüntüleme
Her iki model de kablosuz flat panel dedektör kullanır; M40 Serisi'nin 43×43 cm (35×43 cm opsiyonel) hafif paneli ≤3,5 kg ağırlığındadır. M50 Serisi'nin 100µm/139µm piksel aralıklı dedektörü, 2,4GHz/5,0GHz çift bant kablosuz iletişim ve IP56 koruma sınıfıyla daha yüksek çözünürlük ve dayanıklılık sunar; opsiyonel olarak 24×30 cm 100µm FPD ile de yapılandırılabilir.
- M40 Serisi — Standart
- 43×43 cm kablosuz HD flat panel (≤3,5 kg) — yüksek gri tonlamalı, kaliteli dijital görüntüleme.
- M50 Serisi — Yeni Nesil
- 100µm/139µm piksel aralıklı kablosuz FPD, 2,4/5,0GHz çift bant, IP56 — daha yüksek tanımlı ve dayanıklı dedektör.
DICOM 3.0 / PACS Uyumlu — Her iki model de sorunsuz iş akışı entegrasyonu sağlar
Mühendislik — 03 / Hareket ve Şasi
Dar Koridorlarda Kolay Manevra,
Hasta Başında Hızlı Konumlandırma
Kompakt gövde tasarımı, koğuş, YBÜ ve asansör gibi dar alanlarda kolay erişim sağlar. Elektrikli yardımlı hareket ve eğimli gövde tasarımı, sürüş sırasında engelsiz görüş alanı sunar.
M40 Serisi — 360° Sıfır Yarıçap
240 kg (manuel versiyon), 360° sıfır yarıçaplı dönüş, 1468mm sürücü görüş yüksekliği, 613mm hasta yatağına erişim mesafesi ve 20kg maks. çekme kuvveti ile dar alanlarda kolay manevra.
M50 Serisi — Uzun Mesafe Hareket
250 kg hafif gövde, 15° tırmanma kabiliyeti (rampa ve küçük basamaklar), elektrikli yardımlı hareket ve tek şarjla 80km'ye kadar uzun mesafeli kullanım.
Eğimli Gövde Tasarımı
M50 Serisi'nin eğimli gövde tasarımı, sürüş sırasında engelsiz görüş alanı sağlar; küçük gövde ölçüsü dar geçişlere erişimi kolaylaştırır.

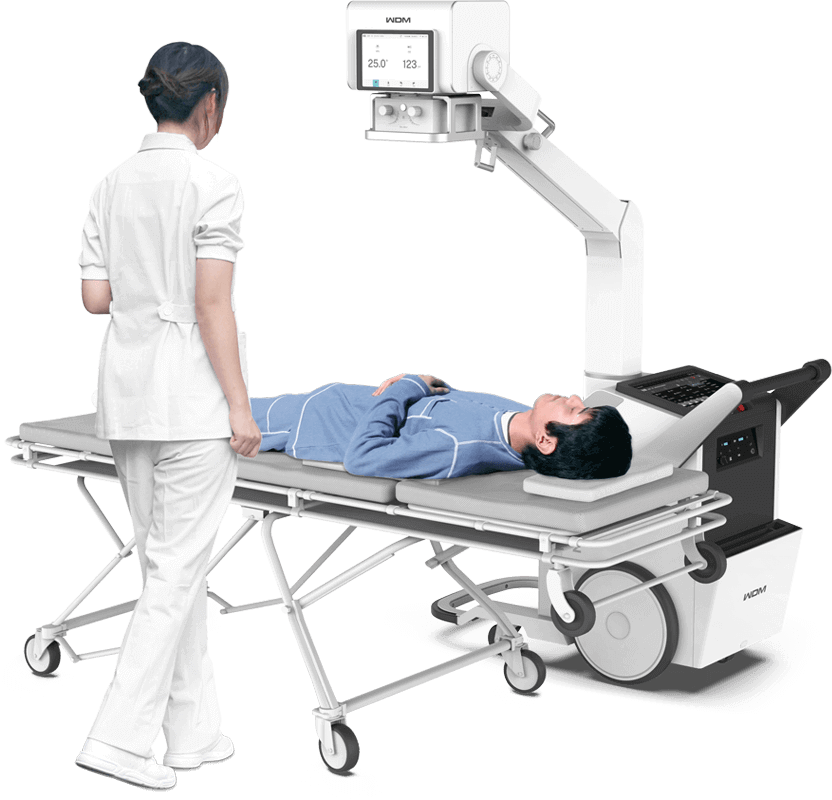

Hasta Başı Kullanım
Sedye üzerindeki hastada hasta başı dijital radyografi

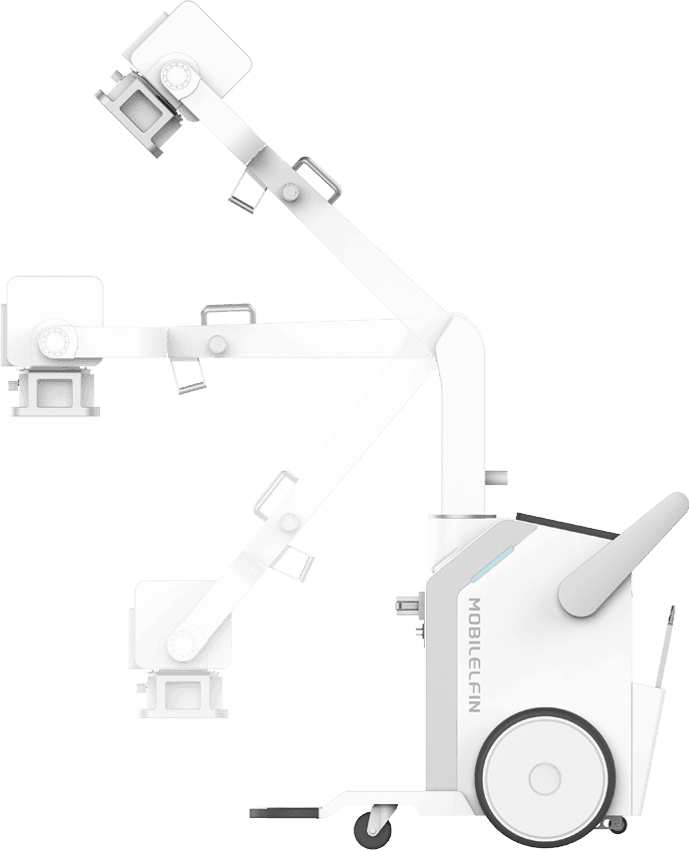

Katlanabilir Kol Hareket Serbestliği
Farklı anatomik bölgeler için esnek konumlandırma
Akıllı İş Akışı
Bölmeden Uzaktan Pozlama Kontrolü
Hasta başı görüntülemede pozlama sırasında sağlık çalışanının radyasyon bölgesinden uzaklaşabilmesi hem güvenlik hem verimlilik için belirleyicidir. Mobilelfin ailesi, kablosuz uzaktan pozlama kontrolü ve dokunmatik ekran ile bu ihtiyacı karşılar.
Tele-Eye Pozlama Görselleştirme
Bölmeden uzaktan pozlama kontrolü ve gerçek zamanlı önizleme; hem M40 hem M50 Serisi'nde opsiyonel özellik olarak sunulur.
Kablosuz RF Uzaktan Pozlama
M40 Serisi'nde bölmeden kablosuz RF uzaktan pozlama kontrolü ile güvenli çekim.

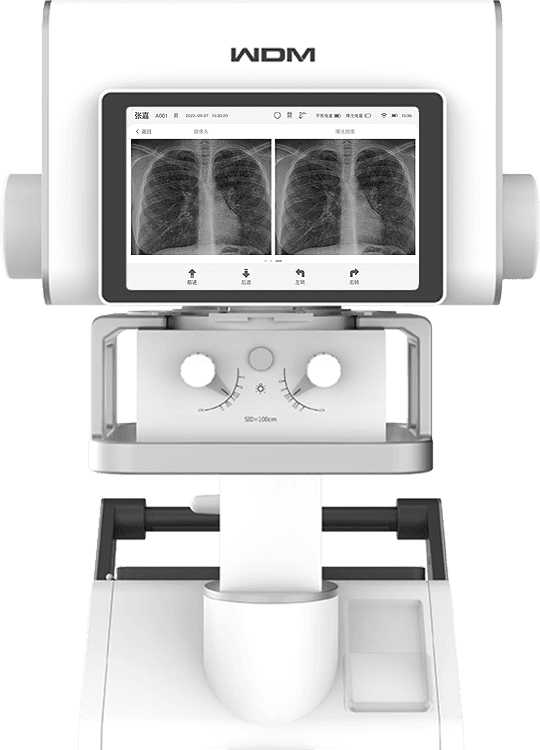

Monoblok Dokunmatik Ekran
M50 Serisi'nde kapsamlı bilgi görüntüleme ve akıllı tek dokunuşla çalıştırma.
Model Karşılaştırması
M40 Serisi ve M50 Serisi Arasındaki Fark
| Özellik | M40 Serisi | M50 Serisi |
|---|---|---|
| Model | M40-1 / M40-1A | M50-1A |
| Kol Tipi | Katlanabilir Kol | Tele-Eye Katlanabilir Kol |
| Jeneratör Gücü | 32 kW / 40 kW (opsiyonel) | 50 kW |
| Anod Isı Kapasitesi | — | 300 kHU |
| FPD Piksel Aralığı | — | 100 µm / 139 µm |
| FPD Boyutu | 43×43 cm (35×43 cm opsiyonel) | 43×43 cm (24×30 cm 100µm opsiyonel) |
| FPD Ağırlığı | ≤3,5 kg (kablosuz) | — |
| Kablosuz Bağlantı | — | 2,4GHz / 5,0GHz Çift Bant |
| Koruma Sınıfı | — | IP56 (100µm FPD) |
| Ağırlık | 240 kg (manuel versiyon) | 250 kg |
| Hareket Menzili | — | 80 km (tek şarj) |
| Tırmanma Kabiliyeti | — | 15° |
| Dönüş Yarıçapı | 360° Sıfır Yarıçap | — |
| Batarya Kapasitesi | 1000+ pozlama (AC'siz) | — |
| Tele-Eye Görselleştirme | Opsiyonel | Opsiyonel |
