Wandong Medical — New Oriental Serisi

New Oriental
1000LB

Panorama DR — Uzun Boy Görüntüleme Platformu

120cm uzun FPD, SWA görüntüleme sistemi ve Tele-Eye akıllı navigasyon ile tek pozlamada tam omurga ve tam ekstremite görüntülemesi.

120cm

FPD Uzunluğu

27MP

Piksel Sayısı

Tek Poz

Tam Omurga

SWA

Görüntüleme Sistemi

Teklif İsteyin DR Ailesi

Ürüne Genel Bakış

Full-Spine Imaging Platform — Dare to be Extraordinary

New Oriental 1000LB, yenilikçi uzun boy görüntüleme platformu ile tek pozlamada tam omurga görüntülemeyi gerçekleştirir. Tele-Eye sistemi gerçek zamanlı çapraz oda gözlemi ve hassas SFD ayarını mümkün kılar.

Bir tuşla tam otomatik konumlandırma ve motorlu yükseltme masası ile radyoloji iş akışı verimlileşir. SWA görüntüleme sistemi yüksek kaliteli, düşük dozlu panorama görüntü sağlar.

120cm Uzun FPD

27 milyon piksele kadar

SWA Görüntüleme

112cm FOV, 194cm SID

Tek Pozlama

Dikişsiz tam omurga

Tele-Eye Nav.

Akıllı navigasyon sistemi

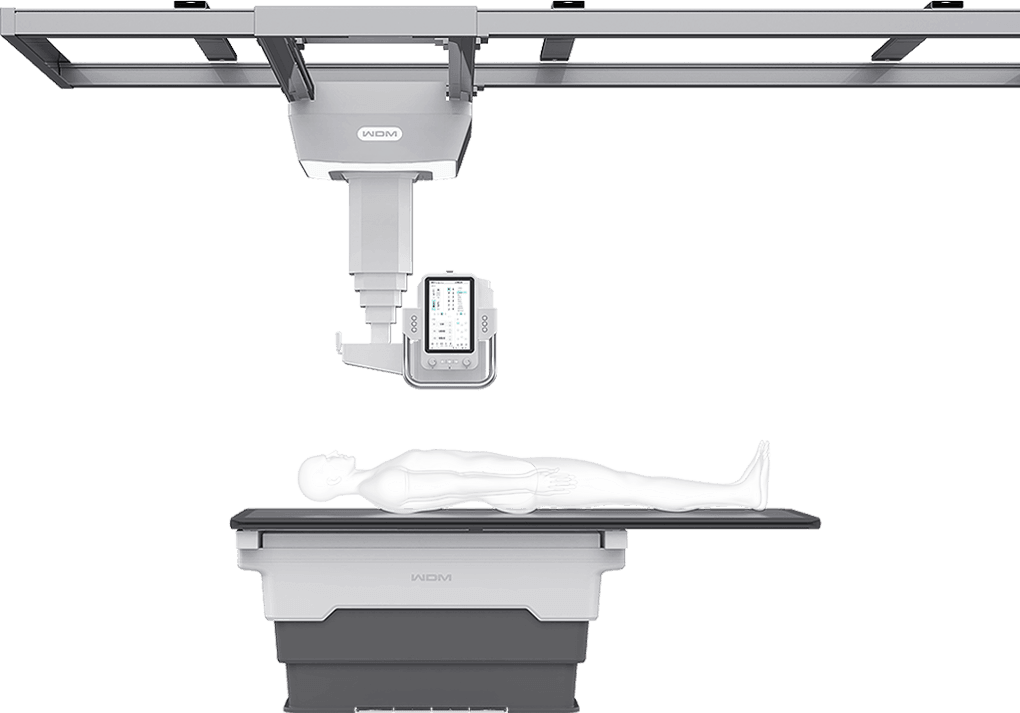

New Oriental 1000LB tam sistem görünümü — tavan rayı, tüp başı, motorlu masa ve hasta fantomu

New Oriental 1000LB — 120cm uzun FPD ile tam vücut kapsama, hasta pozisyonu

120cm FPD — tek çekimde tam ekstremite kapsama

İnovasyon Platformu

Full-view — Clarity and Accuracy Everywhere

Üç temel teknoloji, panorama DR görüntülemenin sınırlarını yeniden belirler: geniş görüntüleme platformu, yüksek piksel yoğunluklu uzun dedektör ve birleştirme gerektirmeyen tek çekim mimarisi.

Full-view Görüntüleme Platformu

Tam ekstremite ve tam omurga için kesintisiz uzun boy görüntüleme altyapısı. Her hasta pozisyonunda netlik ve doğruluk sağlar.

120cm Uzun FPD — 27 Milyon Piksel

120cm uzunluğa ulaşan dedektör paneli ve 27 milyona kadar piksel; tam omurga ve alt ekstremite tek çekimde yüksek tanımlı görüntü.

Dikişsiz Görüntüleme — No Stitching

Birleştirme kaynaklı artifakt ve hata riskini tamamen ortadan kaldıran gerçek tek çekim panorama platformu.

Görüntüleme Teknolojisi

SWA Süper Geniş Açı Görüntüleme Sistemi

SWA (Super-Wide Angle) görüntüleme sistemi, 112cm görüntüleme alanı ve 194cm SID mesafesi ile tam boy insan omurgasını ve alt ekstremitelerini tek çekimde kapsar. 43×120cm yapılandırmasına kadar uzanan FPD konfigürasyonu geniş hasta popülasyonu için standart görüntüleme sağlar.

Görüntüleme Alanı (FOV): 112 cm
SID Mesafesi: 194 cm
FPD Konfigürasyonu: 43×120cm / 43×86cm
Maksimum Format: 120×43 cm
Minimum Format: 20×20 cm
FPD Uzunluğu: 120 cm
Piksel Sayısı: 27 Milyon (Maks.)

Kaynak: Wandong Medical New Oriental 1000LB resmi broşürü ve WDM resmi web sitesi.

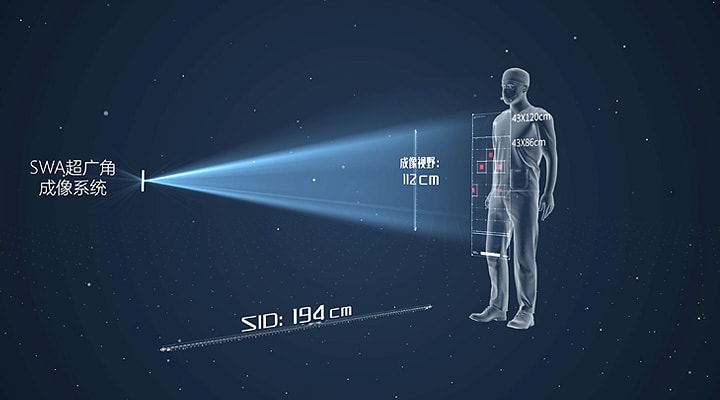

SWA süper geniş açı görüntüleme sistemi diyagramı — 112cm FOV, 194cm SID ve 43×120cm dedektör konfigürasyonu

SWA görüntüleme — 112cm FOV, 194cm SID

Esnek Görüntüleme Aralığı

20×20'den 120×43'e — Her Klinik İhtiyaç İçin

El radyografisinden tam boy omurga görüntülemeye uzanan geniş format yelpazesi; tek sistem ile tüm genel radyografi uygulamalarını karşılar.

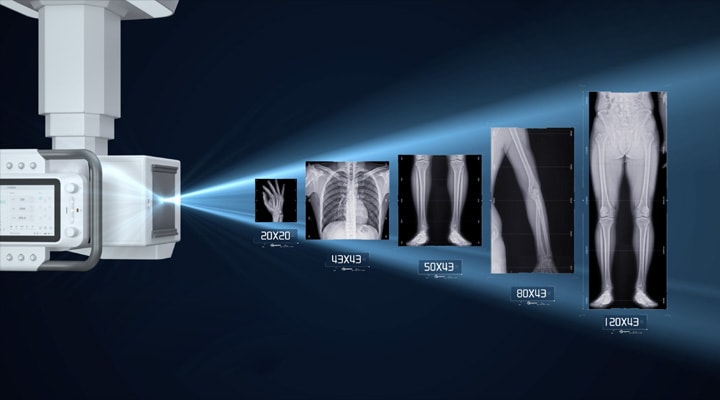

New Oriental 1000LB esnek görüntüleme formatları — 20×20, 43×43, 50×43, 80×43, 120×43 cm format aralığı

20×20 cm

43×43 cm

50×43 cm

80×43 cm

120×43 cm

Verimli Radyografi Süreci

10 Eksen, 6 Yönlü Akıllı Hareket & Tele-Eye Navigasyon

10 eksen, 6 yönlü akıllı hareket sistemi ve Tele-Eye akıllı navigasyon; karmaşık pozisyonlandırma adımlarını en aza indirir ve rutin inceleme süresini kısaltır.

Bir Tuşla Tam Otomatik Konumlandırma

10 eksen, 6 yönlü akıllı hareket sistemi; sık kullanılan pozisyonlar arasında tek tuşla geçiş. İş akışı ve operasyon süreci sadeleşir.

Motorlu Yükseltme Masası

Geniş motorlu yükseltme aralığı; çocuklar, yaşlılar ve hareket kısıtlılığı olan hastaların inceleme gereksinimlerine uyum sağlar.

Otomatik Takip Sistemi

Tüp ve dedektör dikey ve yatay pozisyonlarda 6 yönlü otomatik takip gerçekleştirir; operatör müdahalesini minimize eder.

Tele-Eye Akıllı Navigasyon

Gerçek zamanlı çapraz oda gözlemi ve hassas SFD ayarını mümkün kılan temassız akıllı navigasyon sistemi.

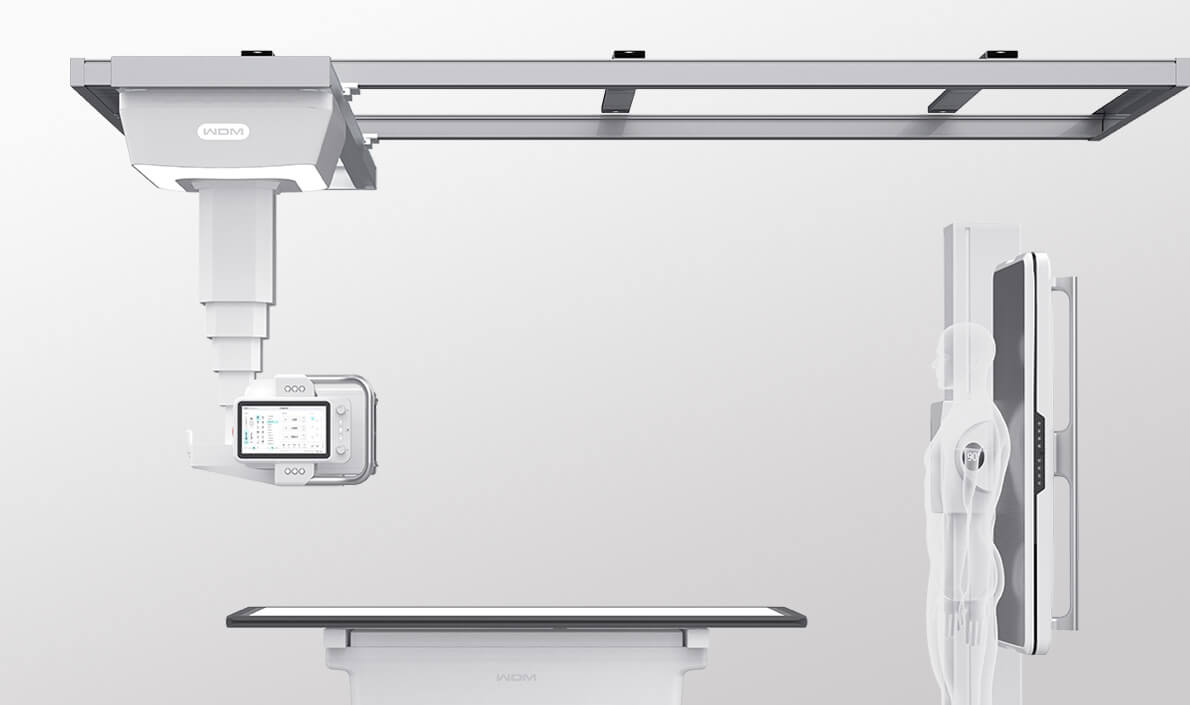

New Oriental 1000LB sistem mekanik görünümü — tavan rayı, tüp başı, dokunmatik panel

Bir tuşla tam otomatik konumlandırma — 10 eksen koordineli hareket

Görüntüleme Zekâsı

Akıllı Görüntüleme — Anlık, Tek Poz, Homojen

Anlık görüntüleme, tek pozlama kapasitesi ve MIX dengeli görüntüleme algoritması ile panorama DR'ın klinik sınırlarını aşan üç ilke.

Anlık Görüntüleme

Karmaşık pozisyonlama gerektirmeksizin tam ekstremite veya tam omurga anlık görüntülemesi. Süreci basit ve verimli kılar.

Tek Pozlama

Tam ekstremite ve tam omurga tek pozlamada; düşük dozda hızlı inceleme ile hasta konforu ön planda tutulur.

MIX Akıllı Dengeli Görüntüleme

Çok kademeli filtreleme, çok ölçekli görüntü ayrıştırma ve görüntü füzyon algoritması; kafatası, boyun, göğüs, karın gibi farklı vücut bölgeleri tek düşük doz pozlamada homojen HD görüntü.

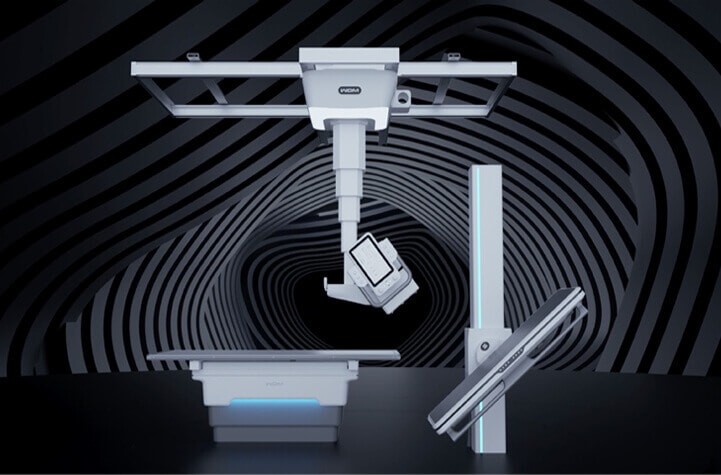

New Oriental 1000LB sistem mühendislik görünümü — panorama DR tam sistem kompozisyonu

Klinik Uygulamalar

Geniş Klinik Yelpaze — Tek Platform

Ortopedik değerlendirmeden adolesan skolyoz taramasına, acil travmadan rutin genel radyografiye uzanan geniş klinik kullanım yelpazesi.

Ortopedik Yaralanmalar

Tek pozlamada tam omurga ve alt ekstremite görüntülemesi; ortopedik cerrahi planlama ve postoperatif değerlendirme.

Medikal Tarama

Adolesan skolyoz izlemi ve rutin akciğer taraması; düşük doz panorama platformu ile geniş hasta popülasyonuna uygun.

Acil Travma

Yatar pozisyonda geniş alan tam çerçeve görüntüleme; lezyon lokalizasyonu için hızlı ve kapsamlı anatomik kapsama.

Genel Radyografi

Günlük rutin radyografi ihtiyaçlarını da karşılayan çok yönlü platform; birden fazla klinik uygulamayı tek sistemde toplar.

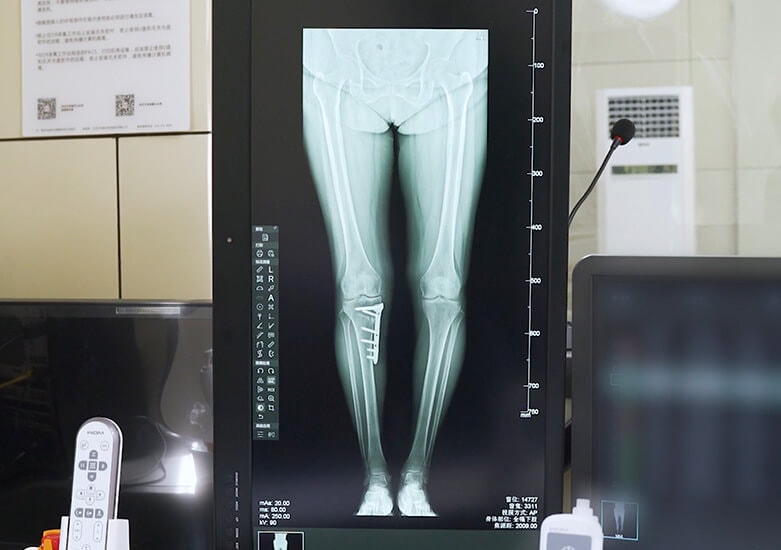

New Oriental 1000LB klinik görüntü — alt ekstremite tam boy AP radyografisi ekranda

Klinik ortamda alt ekstremite uzun boy radyografisi

Klinik Görüntü Kalitesi

Panorama DR — Klinik Örnekler

New Oriental 1000LB ile elde edilen temsili radyografiler. Tam omurga, skolyoz ve alt ekstremite uygulamaları.

Tam Omurga
AP Projeksiyon — Skolyoz
Tam Omurga
Lateral Projeksiyon
Omurga
Lateral Projeksiyon
Torasik Omurga
AP Projeksiyon
Tam Omurga
AP Projeksiyon
Torasik-Lomber
AP Projeksiyon
Alt Ekstremite
AP — Bilateral
Alt Ekstremite
Ortopedik Değerlendirme

Klinik Kullanım

Klinik Uygulama Alanları

Ortopedi
Kemik ve eklem patolojilerinin görüntülenmesi
Genel Radyoloji
Genel tanısal görüntüleme uygulamaları
Acil Servis
Hızlı tanı ve kritik hasta yönetimi
Tarama Programları
Toplum sağlığı tarama ve erken tanı

Teknik Veriler

Teknik Özellikler

Belirtilen teknik özellikler üretici firma dökümanlarına dayanmaktadır. Tesis ve konfigürasyon koşullarına göre farklılık gösterebilir.

Teknik döküman isteyin

Model: New Oriental 1000LB
Tip: Panorama DR — Uzun Boy Görüntüleme Sistemi
FPD Uzunluğu: 120 cm
Piksel Sayısı: 27 Milyon (Maks.)
Görüntüleme Alanı (FOV): 112 cm
SID Mesafesi: 194 cm
FPD Konfigürasyonu: 43×120cm / 43×86cm
Format Aralığı: 20×20 — 120×43 cm
Görüntüleme Sistemi: SWA (Süper Geniş Açı)
Görüntüleme Modu: Tek Pozlamada Tam Omurga / Tam Ekstremite
Dikişsiz Görüntüleme: Evet
Hareket Sistemi: 10 Eksen, 6 Yönlü Otomatik
Navigasyon: Tele-Eye Akıllı Navigasyon
Masa: Motorlu Yükseltme Masası
Takip Sistemi: 6 Yönlü Otomatik Tüp–Dedektör Takibi
Üretici: Wandong Medical (WDM万东)
